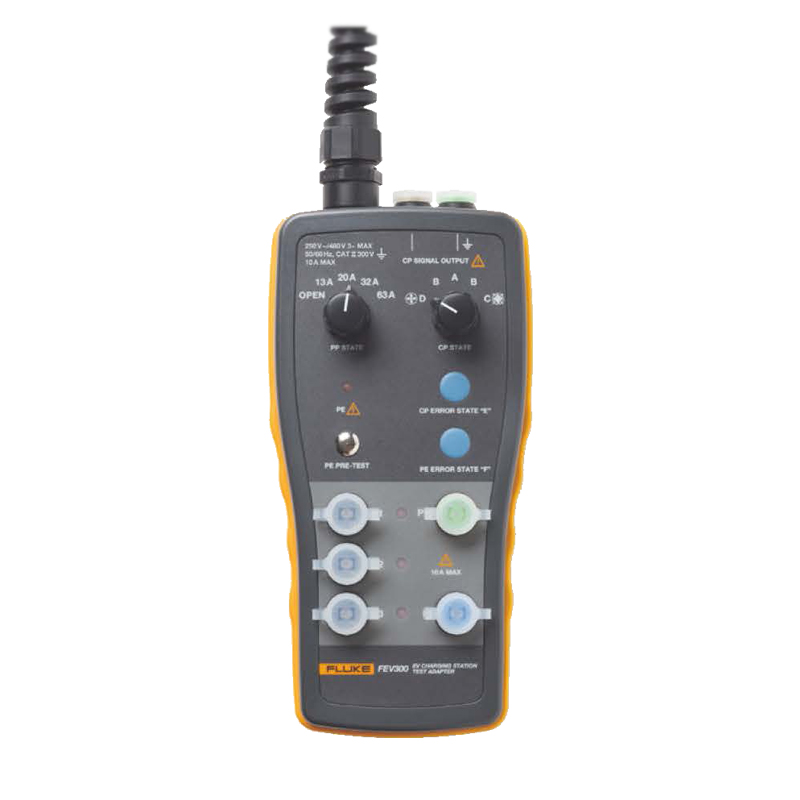

福祿克Fluke FEV300電動汽車充電樁測試適配器

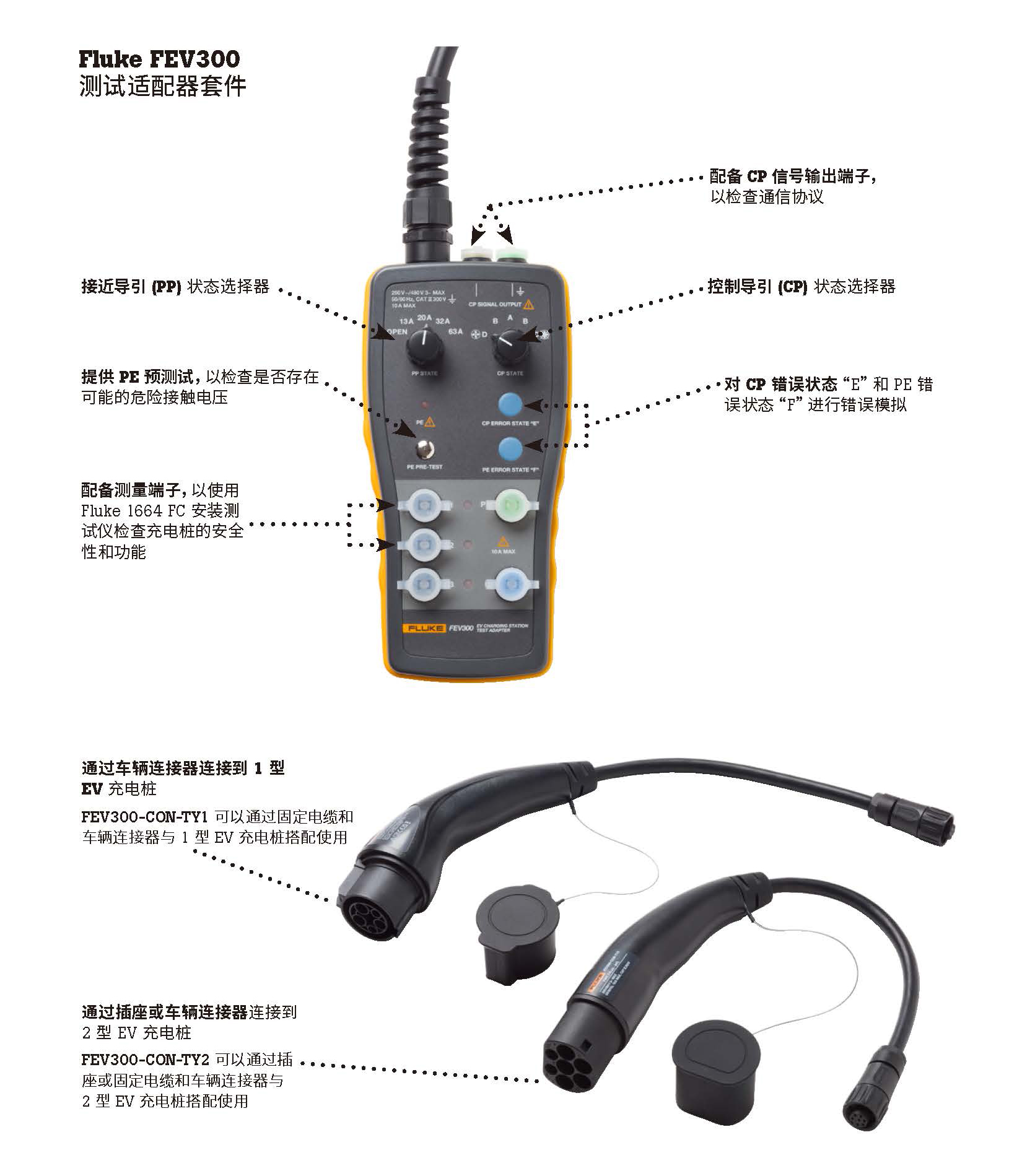

福祿克Fluke FEV300測試適配器套件設計用于測試充電樁交流充電模式 3 的功能和安全性。該適配器可模擬電動汽車并打開充電循環（激活電壓/電流輸出），允許與相應的測試儀器配合執行測試，比如安裝測試器（例如Fluke 1664 FC）和/或示波器（例如 Fluke 120B 系列 Industrial ScopeMeter?）。您可以使用 FEV300 適配器套件，按照 IEC/EN 61851-1 和 IEC/HD 60364-7-722 標準來測試充電樁。

適合具有充電模式 3 的車輛充電樁
通過 2 型 EV 插座及 2 型和 1 型 EV 連接器安裝到充電樁上
PE 預測試：通過此安全性功能，將測試 PE 導體是否可能存在對地危險電壓。
接近導引 (PP) 狀態（電纜模擬）：通過 PP 狀態旋轉開關，該適配器可以模擬充電電纜的各種電流功能。
控制導引 (CP) 狀態（車輛模擬）：通過 CP 狀態旋轉開關選擇器，可以模擬所有充電狀態。
通過三個 LED 指示燈提供單獨的相位指示，可輕松檢查充電輸出處是否存在電壓。
配備測量端子 L1、L2、L3、N 和 PE，以連接安裝測試儀等測試設備來執行安全性和功能測試。
兼容性：通過允許直接連接到 FEV 測量端子，集成到 Fluke 測試和測量工具產品組合。
Fluke 1664 FC 可通過測量端子進行安全性測量：

接地接頭
絕緣
環路/線路阻抗
RCD 跳閘測試

CP 錯誤狀態“E”模擬
PE 錯誤狀態“F”（接地故障）模擬
配備 CP 信號輸出端子，以檢查適配器（模擬電動汽車）和充電樁之間的通信。這可以由示波表 ScopeMeter? 或萬用表測量。電壓水平決定了充電模式，此 PWM（脈寬調制）信號的占空比決定了最大允許充電電流。
IP 54 防護等級 - 防塵、防濺水

查看更多

咨詢熱線： 13410391245

產品概要

福祿克Fluke FEV300測試適配器套件設計用于測試充電樁交流充電模式 3 的功能和安全性。該適配器可模擬電動汽車并打開充電循環（激活電壓/電流輸出），允許與相應的測試儀器配合執行測試，比如安裝測試器（例如Fluke 1664 FC）和/或示波器（例如 Fluke 120B 系列 Industrial ScopeMeter?）。您可以使用 FEV300 適配器套件，按照 IEC/EN 61851-1 和 IEC/HD 60364-7-722 標準來測試充電樁。
型號及配件

型號與配件

FEV300/TY2

FEV300/BASIC 測試適配器
FEV300-CON-TY2
便攜軟包

FEV300/TY1 & TY2

FEV300/BASIC 測試適配器
FEV300-CON-TY1
FEV300-CON-TY2
便攜軟包

FEV300/KIT

FEV300/BASIC 測試適配器
FEV300-CON-TY2
1664 FC 多功能測試儀
便攜軟包
技術指標

技術指標

輸入電壓

最高250 V（單相系統）/最高 480 V（三相系統），50/60 Hz，最大10 A

內部功耗

最大 3 W

FEV300-CON-TY2 插頭

交流充電模式 3，適用于 IEC 62196-2 2 型插座或配備車輛連接器（2 型、7P 三相）的固定電纜

FEV300-CON-TY1 插頭

交流充電模式 3，適用于配備車輛連接器（1 型，5P 單相）的 IEC 62196-2 1 型或 SAEJ1772

尺寸（高 x 寬 x 深）

110 × 45 × 220 mm（長度不含連接電纜和測試電纜）

重量（包括 1 型或 2 型連接電纜）

約 1 kg

安全標準

IEC/EN 61010-1，污染等級
IEC/EN 61010-2-030 2，CAT II 300 V，保護等級 II

防護等級

IEC 60529：IP54（外殼）
IEC 60529：IP54（測量端子的保護蓋已蓋好，連接器/插頭處于連接狀態或保護蓋已蓋好，否則為 IP20）

工作溫度

-20°C 至 40°C

存儲溫度

-20 °C 至 50 °C

工作濕度范圍

相對濕度 10 % 至 85 %，無冷凝

存儲相對濕度

0 % 至 85 %，無冷凝

工作海拔

最高 2000 m

功能

PE 預測試

PE 導線和觸摸傳感器之間的視覺指示 >50 V AC/DC

PP 模擬

開路、13 A、20 A、32 A、63 A

CP 狀態

狀態 A、B、C、D

CP 錯誤狀態“E”

開/關（CP 信號短接到 PE）

PE 錯誤狀態“F”（接地故障）

開/關（PE 導線斷開）

輸出（僅用于測試目的）

測量端子 L1、L2、L3、N、PE

最大 250/480 V，最大 10 A

CP 信號輸出端子

約 +/-12 V

資料下載

產品宣傳頁

名稱	大小	版本	下載
福祿克FlukeFEV300電動汽車充電樁測試適配器產品彩頁	2.11Mb		

使用說明書

名稱	大小	版本	下載
福祿克FlukeFEV300電動汽車充電樁測試適配器使用手冊	1.66Mb		

軟件

名稱	大小	版本	下載
