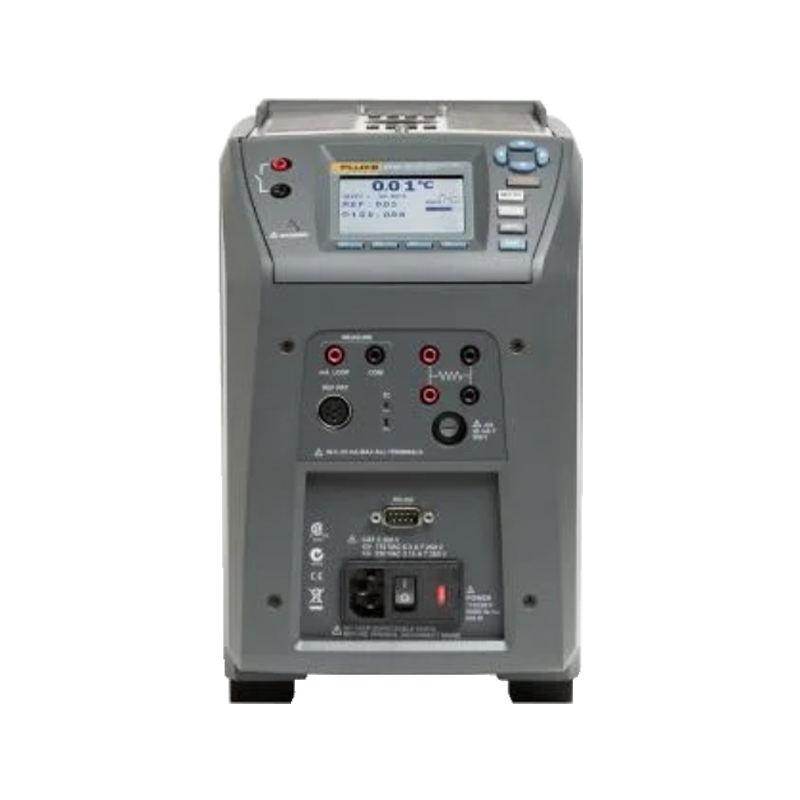

Fluke福祿克9142-CN系列現場計量爐為工業過程校準環境提供了所需的高性能,將便攜性,升降溫速率,和多功能性相結合?,F場計量爐功能眾多,并且非常易于使用。它們重量輕,體積小,很快就能達到設定點,并且溫度穩定,均勻,準確。
重量輕,便攜,快速
15分鐘內降溫至-25度,15分鐘內升溫至660度
內置雙通道讀數裝置,可讀取標準鉑阻,工業熱阻,熱偶和4-20mA電流信號
內置測溫儀準確度為±0.01 °C
板載的自動化及存檔功能
準確度、穩定度、均勻性f和負載影響均達到計量性能
內置特性滿足大工作量及常見應用
無論您是需要校準4-20 mA變送器還是簡單的溫度開關,現場計量爐都是完成工作所需的理想工具。三款型號覆蓋了–25 °C~660 °C的溫度范圍,該系列計量爐可校準各種各樣類型的傳感器??蛇x的“過程”版本(914X-X-P型)提供了內置雙通道測溫儀,可測量PRT、RTD、熱電偶及采用24 V環路電源供電的4-20mA變送器。每一“過程”版本均可接受ITS-90標準(參考)鉑電阻溫度計。內置測溫儀的準確度范圍為± 0.01 °C~± 0.07 °C,取決于測量溫度?,F場計量爐的標準(參考)PRT包含獨立的校準常數,被儲存在傳感器護套內部的存儲芯片內,所以傳感器可互換使用。第二通道為用戶可選,適用于2、3或4線RTD、熱電偶或4-20 mA變送器。對于比對校準,則不必攜帶多臺儀器到現場。一臺現場計量爐足以應付。
傳統上,溫度變送器的校準都是針對其電子測量部分進行的,而傳感器依然是未經校準的。而研究表明,通常變送器系統(變送器電子線路和溫度傳感器)中75%的誤差發生在感測元件。所以,校準完整的整個環路—包括電子線路和傳感器—就顯得非常重要。帶有“過程”選件的現場計量爐使變送器環路校準變得非常容易。變送器的傳感器和參考溫度計同時置于現場計量爐井內,變送器輸出連接到儀器的前面板。利用24V環路電源,則可以為變送器供電并測量變送器電流,同時參考溫度計測量現場計量爐內的溫度。這樣就可以測量校準工具中的as-found和as-left數據。所有的現場計量爐都提供兩種類型的溫度開關測試程序——自動或手動設置。自動設置僅需要輸入標稱開關溫度。在輸入該數據后,它將運行一次3個循環的校準程序,并通過顯示屏提供死區溫度的最終結果。如果您需要自定義溫度變化速率或運行更多的循環,則可以通過手動設置進行編程并運行程序。這兩種方法都非???、非常簡單,使得溫度開關的測試成為一件有意思的事情!
高準確度測量的計量性能
和傳統干井爐不同,現場計量爐實現了速度和便攜性,而絲毫沒有犧牲EA規定的6項關鍵的計量性能標準:準確度、穩定性、軸向(垂直)均勻性、徑向(井與井之間)均勻性、負載影響和遲滯。在校準應用中上述所有指標對保證測量準確度都是非常重要的?,F場計量爐的顯示是通過高質量可溯源的、認可的PRT進行校準的。每一設備(帶過程選件和不帶過程選件版本)都隨儀器提供一份IEC-17025 NVLAP認可的校準證書,該證書進行了充分的不確定度分析,并考慮了溫度梯度、負載影響和遲滯。9142和9143型在其全溫度范圍之內的顯示準確度為± 0.2 °C,9144行的顯示準確度范圍從420 °C的± 0.35 °C到± 660 °C的± 0.5 °C。每項校準都依賴于4:1的測試不確定度比。新的控制技術保證了極端環境條件下的卓越性能。9142在全溫度范圍內穩定性可達到± 0.01 °C,而中等溫度范圍的9143在33 °C的溫度下穩定至± 0.02 °C,在350 °C溫度下穩定至±0.03 °C。即使在660 °C,9144亦可穩定至± 0.05 °C。但是還遠遠不止于此!恒溫塊特性還提供了± 0.01 °C的徑向(井與井之間)均勻性;雙段控溫技術使得在40 mm處達到了± 0.05 °C的軸向均勻性。
自動化和歸檔功能使得每個型號都為一套完整的“交鑰匙”解決方案
現在,您擁有了一臺精密的校準儀器,具有完美的現場特性、公認的計量性能、內置雙通道測溫儀,以及自動化工作——還需要什么別的呢?如果除此之外再加上完全自動并歸檔結果的“交鑰匙”式解決方案呢?現場計量爐的“過程”版本具有板載非易失存儲器,可存檔多達20項測試。每項測試均可被指定一個唯一的ID,并將記錄溫區溫度、參考溫度、UUT的值、誤差、日期和時間。每項測試均可通過前面板查看,或者利用9930型Interface-it軟件導出,該軟件是隨每臺儀器提供的。利用Interface-it軟件,您可以將原始數據填充到校準報告或ASCII文件中。
操作如1-2-3那樣簡單
您將會發現計量爐非常直觀、使用簡單。每臺儀器都配備有一個寬大明亮、易于讀取的LCD顯示屏,以及功能鍵和菜單導航按鈕。利用“SET PT”(設置點)按鈕,可以直接、方便地設置溫度。每款產品都有一個穩定性指示器,能夠用聲、光信號告訴用戶計量爐已經穩定到了所選的標準。每款儀器都在存儲器中儲存了預編程的校準例程,方便調用,并且所有的輸入都是通過儀器的前面板可方便連接的。不要從僅涉及計量(甚至不知道這個詞)的公司購買溫度校準工具,福祿克的計量爐是由專業的溫度學家所在的實驗室設計和生產的。正是他們來定義什么叫開爾文!我們比大多數干井供應商更懂得什么是溫度校準。他們確實可以制作加熱器和控制傳感器,但是請你們將我們所有的指標與他們僅提供的少數指標比較一下。
現場應用的干井爐
新914X系列現場計量爐為工業過程校準環境提供了所需的高性能,將便攜性,升降溫速率,和多功能性相結合?,F場計量爐功能眾多,并且非常易于使用。它們重量輕,體積小,很快就能達到設定點,并且溫度穩定,均勻,準確。溫度環路校準功能對于變送器環路校準,比較校準以及熱偶傳感器校驗。配置了過程選件,您就不必再攜帶任何額外的工具到現場??蛇x的雙通道讀數裝置可以讀電阻和電壓值,可以測量4到20mA電流信號并提供24伏環路電壓。同時具有板載自動化及數據存儲功能。9142-CN,9144-CN可以覆蓋-25到660度的溫度范圍。
為工業過程校準提供了所需的高性能?,F場計量爐專為工業過程環境設計。重量不到8.2公斤,體積小,非常容易搬運。優化了升降溫速度,從室溫降至-25度和從室溫升至660度都只需要15分鐘。一般來說,現場的環境條件都是不穩定的,溫度波動通常會很大。而現場計量爐內置了溫度梯度補償功能(正在申請專利)來調整控制性能,使爐體能在不穩定的環境下保持其穩定的性能指標。實際上,所有給出的性能指標可在13到33度溫度范圍內保證。
Fluke 9142-A-156
Field Metrology Well, –25 °C to 150 °C, w/9142-INSX
Users Manual
Technical Manual on CD
Serial Cable
9930, Interface-it Software
Report of Calibration
Insert Removal Tool
Fluke 9142-B-156
Field Metrology Well, –25 °C to 150 °C, w/9142-INSX
Users Manual
Technical Manual on CD
Serial Cable
9930, Interface-it Software
Report of Calibration
Insert Removal Tool
Fluke 9142-C-156
Field Metrology Well, –25 °C to 150 °C, w/9142-INSX
Users Manual
Technical Manual on CD
Serial Cable
9930, Interface-it Software
Report of Calibration
Insert Removal Tool
Fluke 9142-D-156
Field Metrology Well, –25 °C to 150 °C, w/9142-INSX
Users Manual
Technical Manual on CD
Serial Cable
9930, Interface-it Software
Report of Calibration
Insert Removal Tool
Fluke 9142-E-156
Field Metrology Well, –25 °C to 150 °C, w/9142-INSX
Users Manual
Technical Manual on CD
Serial Cable
9930, Interface-it Software
Report of Calibration
Insert Removal Tool
Fluke 9142-F-156
Field Metrology Well, –25 °C to 150 °C, w/9142-INSX
Users Manual
Technical Manual on CD
Serial Cable
9930, Interface-it Software
Report of Calibration
Insert Removal Tool
Fluke 9142-DW-156
Fluke Calibration 9142-DW-156 Field Metrology Well Insert “D”, metric comparison holes –25°C to 150°C
Users manual
Technical manual on CD
Serial cable
Report of calibration
Insert removal tool
Fluke 9142-A-P-156
Field Metrology Well, –25 °C to 150 °C, w/9142-INSX, w/Process Electronics Users Manual
Technical Manual on CD
Serial Cable
9930, Interface-it Software
Report of Calibration
Test leads (P Version Only)
Insert Removal Tool
6-pin DIN Connector for Reference Probe (P Version Only)
Fluke 9142-B-P-156
Field Metrology Well, –25 °C to 150 °C, w/9142-INSX, w/Process Electronics Users Manual
Technical Manual on CD
Serial Cable
9930, Interface-it Software
Report of Calibration
Test leads (P Version Only)
Insert Removal Tool
6-pin DIN Connector for Reference Probe (P Version Only)
Fluke 9142-C-P-156
Field Metrology Well, –25 °C to 150 °C, w/9142-INSX, w/Process Electronics
Users Manual
Technical Manual on CD
Serial Cable
9930, Interface-it Software
Report of Calibration
Test leads (P Version Only)
Insert Removal Tool
6-pin DIN Connector for Reference Probe (P Version Only)
Fluke 9142-D-P-156
Field Metrology Well, –25 °C to 150 °C, w/9142-INSX, w/Process Electronics
Users Manual
Technical Manual on CD
Serial Cable
9930, Interface-it Software
Report of Calibration
Test leads (P Version Only)
Insert Removal Tool
6-pin DIN Connector for Reference Probe (P Version Only)
Fluke 9142-E-P-156
Field Metrology Well, –25 °C to 150 °C, w/9142-INSX, w/Process Electronics
Users Manual
Technical Manual on CD
Serial Cable
9930, Interface-it Software
Report of Calibration
Test leads (P Version Only)
Insert Removal Tool
6-pin DIN Connector for Reference Probe (P Version Only)
Fluke 9142-F-P-156
Field Metrology Well, –25 °C to 150 °C, w/9142-INSX, w/Process Electronics
Users Manual
Technical Manual on CD
Serial Cable
9930, Interface-it Software
Report of Calibration
Test leads (P Version Only)
Insert Removal Tool
6-pin DIN Connector for Reference Probe (P Version Only)
Fluke 9142-DW-P-156
Fluke Calibration 9142-DW-P-156 Field Metrology Well No insert –25°C to 150°C, w/ process electronics
Users manual
Technical manual on CD
Serial cable
Report of calibration
Test leads
Insert removal tool
6-pin DIN connector for reference probe
23 °C 的溫度范圍
-25 °C 至 150 °C(-13 °F 至 302 °F)
顯示精度
±0.2 °C 全量程
穩定度
±0.01 °C 全量程
40 mm (1.6 in) 處的軸向均勻性
±0.05 °C 全量程
徑向均勻性
±0.01 °C 全量程
負載影響(一支 6.35 mm 參考探頭,三支 6.35 mm 探頭)
±0.006 °C 全量程
遲滯
0.025
工作條件
0 °C~50 °C,0 %~90 % RH(非冷凝)
環境條件(滿足溫度范圍之外的所有技術指標)
13 °C 至 33 °C
浸沒深度(井深)
150 mm (5.9 in)
插筒直徑
30 mm (1.18 in)
升溫時間
16 分鐘:23 °C 至 140 °C
降溫時間
15 分鐘:23 °C 至 -25 °C
分辨率
0.01 °
顯示屏
LCD,℃ 或 °F,用戶可選
尺寸(高x寬x深)
290 x 185 x 295 mm (11.4 x 7.3 x 11.6 in)
重量
8.16 kg (18 lb)
電源要求
100 V 至 115 V (±10%) 50/60 Hz,635 W 230 V (±10%) 50/60 Hz,575 W
計算機接口
含 RS-232 接口和 9930 Interface-it 控制軟件
內置參考溫度計讀數精度(4 線參考探頭)1
±0.010 °C(-25 °C 時)
0oC 時:± 0.015oC
50oC 時:± 0.020oC
±0.025 °C(150 °C 時)
±0.030 °C(200 °C 時)
±0.040 °C(350 °C 時)
±0.050 °C(420 °C 時)
±0.070 °C(660 °C 時)
參考電阻范圍
0 歐姆至 400 歐姆
參考電阻精度2
0 歐姆至 42 歐姆:±0.0025 歐姆 42 歐姆至 400 歐姆:±60 ppm 讀數
參考特性
ITS-90,CVD,IEC-751,電阻
參考測量能力
4 線制
參考探頭連接
6 針 DIN,采用 Infocon(記憶芯片)技術
內置 RTD 測溫儀讀數精度
NI-120:0 °C 時 ±0.015 °C
PT-100 (385):0 °C 時為 ±0.02 °C
PT-100 (3926):0 °C 時為 ±0.02 °C
PT-100 (JIS):0 °C 時為 ±0.02 °C
RTD 電阻范圍
0 歐姆至 400 歐姆
RTD 阻值精度2
0 歐姆至 25 歐姆:±0.002 歐姆
25 歐姆至 400 歐姆:±80 ppm 讀數
RTD 特性
PT-100 (385)、(JIS)、(3926)、NI-120、電阻
RTD 測量能力
4 線 RTD(僅含跳線的 2、3 線 RTD)
RTD 連接
4 端輸入
內置 TC 測溫儀讀數精度
J 型:660 °C 時為 ±0.7 °C
K 型:660 °C 時為 ±0.8 °C
T 型:400 °C 時為 ±0.8 °C
E 型:660 °C 時為 ±0.7 °C
R 型:660 °C 時為 ±1.4 °C
S 型:660 °C 時為 ±1.5 °C
M 型:660 °C 時為 ±1.4 °C
L 型:660 °C 時為 ±0.7 °C
U 型:600 °C 時為 ±0.75 °C
N 型:660 °C 時為 ±0.9 °C
C 型:660 °C 時為 ±1.1 °C
TC 毫伏值范圍
-10 mV 至 75 mV
電壓精確度
讀數的 ±0.025% + 0.01 mV
內部冷端補償精度
±0.35 °C(環境溫度 13 °C 至 33 °C)
TC 連接
小型接頭
內置 mA 讀數精度
讀數的 ±0.02% + 2 mV
mA 量程
校準 4-22 mA,指標 4-24 mA
mA 連接
2 端輸入
回路電源功能
24V 直流環路電壓
內置電子元件溫度系數(0°C 至 13°C,33 °C 至 50 °C)
±0.005 % 量程/°C
