Tektronix MDO3000

Tektronix MDO3000

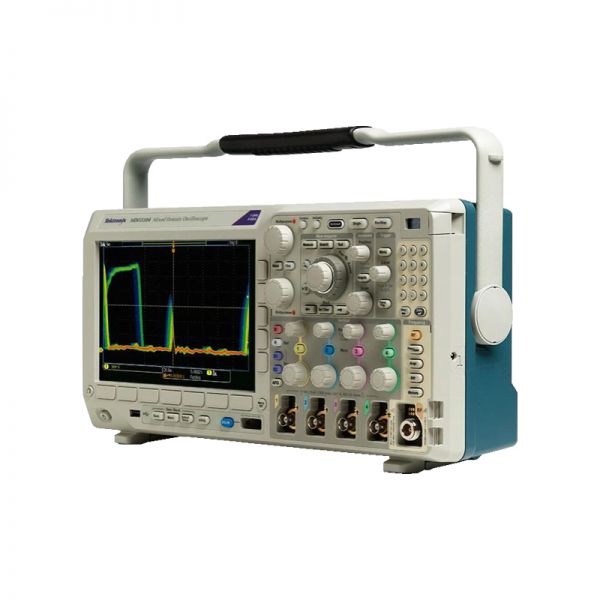

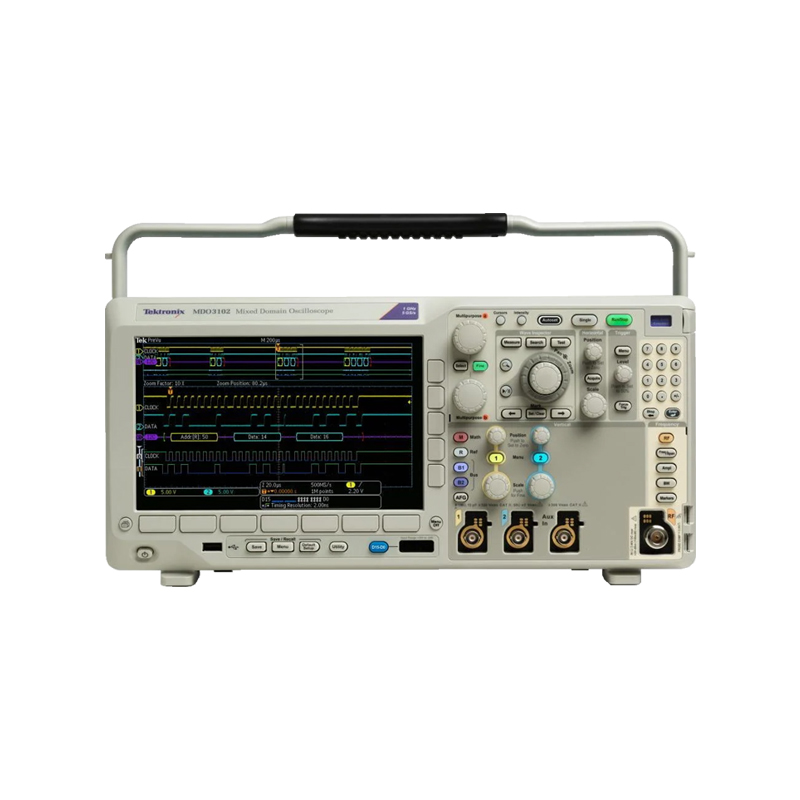

泰克Tektronix MDO3000混合域示波器

MDO3000 混合域示波器擁有多達六種集成儀器，包括頻譜分析儀、函數發生器等功能，通過一臺示波器就能捕獲模擬信號、數字信號和射頻信號。隨著設計挑戰的不斷升級，您還可以增加儀器、分析功能和升級帶寬。MDO3000 的核心是有基本頻譜分析儀和數字電壓表的成熟可靠的泰克示波器。

采用 125 種觸發組合的獲獎示波器
通過 Wave Inspector? 控件達到 10 M 點記錄長度
標配基本頻譜分析儀
根據測試需求添加儀器和功能

查看更多

咨詢熱線： 13410391245

產品概要
不止是功能強大的示波器。
當今工程領域的主流是多核處理器、串行總線和無線接口。MDO3000 的核心是有基本頻譜分析儀和數字電壓表的成熟可靠的泰克示波器。然后，您可以按照測試需求自定義。添加 16 個邏輯通道、一個 50 MHz 任意波形/函數發生器、協議分析和一個擴展式 3 GHz 頻譜分析儀，可幫助滿足當前與未來的復雜設計的要求。

準確測量很重要
簡單來說，MDO3000 系列示波器旨在實現業內最準確的測量。在其他許多儀器僅提供低分辨率顯示數據時，MDO3000 測量實際采集數據，可以無比通暢地查看您的設計。事實上，我們對于 MDO3000 提供的技術規格非常自信，讓您在測量時擁有十足把握。畢竟，測量精度影響設計完整性。為什么要采用不夠準確的設備？

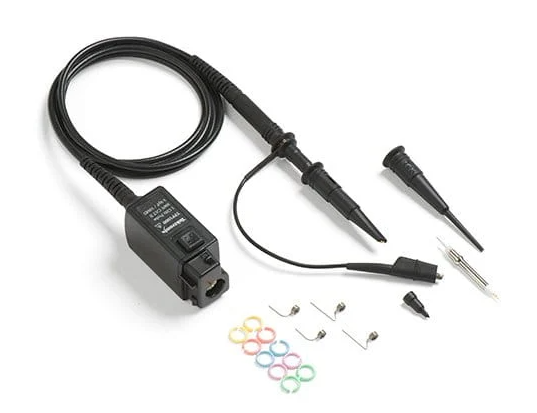

性價比最高的探頭：免費提供。
作為測量信號路徑中的關鍵元件，探頭不容忽視。在購買 MDO3000 時，您將免費獲得業內最佳的探頭。由于擁有業內最佳的負載 (3.9 pF) 和可匹配您示波器的高帶寬，TPP 系列探頭將是您日常使用的隨身探頭。
- TPP 系列探頭為標配，每條模擬通道一只
- 3.9 pF 的業內優異電容性能探頭
- 250 MHz、500 MHz 或 1 GHz 探頭帶寬，可滿足示波器的帶寬
不是 RF 專家也可以輕松完成無線測量

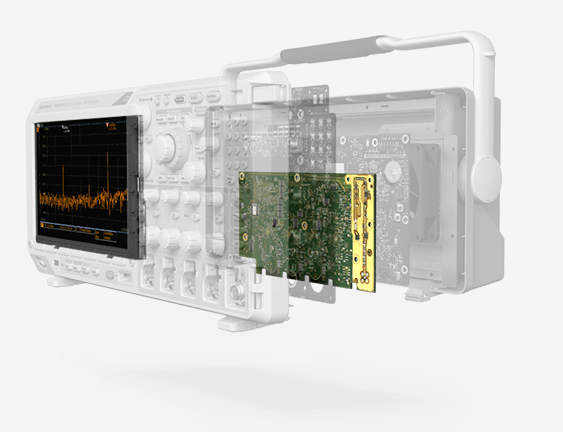

無線通信與 EMI 注意事項是否讓您感到煩躁？也許，您是一位 RF 專家，需要一臺能夠進行時域和頻域測量的示波器？不管怎樣，帶內置頻譜分析儀的 MDO3000 示波器均能勝任任務。與那些會提供 FFT“頻譜分析”的其他示波器不同，只有 MDO3000 才內置真正的頻譜分析儀，供您在可達 3 GHz 頻率的環境下進行 RF 測量，而無需離開示波器。
- 基本頻譜分析儀，標配
- 3 GHz 頻譜分析儀可以升級
- 業內唯一一款真正集成的硬件頻譜分析儀
型號及配件

型號

MDO3012

模擬帶寬：100 MHz；采樣率：2.5 GS/s；記錄長度：10 M 點；模擬通道：2；
數字通道數：16（選配）；頻譜分析儀：最高 3 GHz；函數發生器輸出：1 條（可選）；

MDO3014

模擬帶寬：100 MHz；采樣率：2.5 GS/s；記錄長度：10 M 點；模擬通道：4；
數字通道數：16（選配）；頻譜分析儀：最高 3 GHz；函數發生器輸出：1 條（可選）；

MDO3022

模擬帶寬：200 MHz；采樣率：2.5 GS/s；記錄長度：10 M 點；模擬通道：2；
數字通道數：16（選配）；頻譜分析儀：最高 3 GHz；函數發生器輸出：1 條（可選）；

MDO3024

模擬帶寬：200 MHz；采樣率：2.5 GS/s；記錄長度：10 M 點；模擬通道：4；
數字通道數：16（選配）；頻譜分析儀：最高 3 GHz；函數發生器輸出：1 條（可選）；

MDO3032

模擬帶寬：350 MHz；采樣率：2.5 GS/s；記錄長度：10 M 點；模擬通道：2；
數字通道數：16（選配）；頻譜分析儀：最高 3 GHz；函數發生器輸出：1 條（可選）；

MDO3034

模擬帶寬：350 MHz；采樣率：2.5 GS/s；記錄長度：10 M 點；模擬通道：4；
數字通道數：16（選配）；頻譜分析儀：最高 3 GHz；函數發生器輸出：1 條（可選）；

MDO3052

模擬帶寬：500 MHz；采樣率：2.5 GS/s；記錄長度：10 M 點；模擬通道：2；
數字通道數：16（選配）；頻譜分析儀：最高 3 GHz；函數發生器輸出：1 條（可選）；

MDO3102

模擬帶寬：1 GHz；采樣率：5 GS/s；記錄長度：10 M 點；模擬通道：2；
數字通道數：16（選配）；頻譜分析儀：最高 3 GHz；函數發生器輸出：1 條（可選）；

MDO3054

模擬帶寬：500 MHz；采樣率：2.5 GS/s；記錄長度：10 M 點；模擬通道：4；
數字通道數：16（選配）；頻譜分析儀：最高 3 GHz；函數發生器輸出：1 條（可選）；

MDO3104

模擬帶寬：1 GHz；采樣率：5 GS/s；記錄長度：10 M 點；模擬通道：4；
數字通道數：16（選配）；頻譜分析儀：最高 3 GHz；函數發生器輸出：1 條（可選）；

低壓單端探頭

TAP1500

有源探頭：1.5 GHz，10X，單端，TekVPI

TAP2500

有源探頭：2.5 GHz，10X，單端，TekVPI

TAP3500

有源探頭：3.5 GHz，10X，單端，TekVPI

低壓差分探頭

ADA400A

放大器，差分；微伏，差分 - 可追溯校準標準證明

TDP1500

差分探頭：1.5 GHz，1X/10X，+/- 8.5V，TekVPI

TDP3500

差分探頭：3.5 GHz，5X，+/- 2V，TekVPI

無源探頭

TPP0100

無源探頭：100 MHz，10X，BNC

TPP0200

無源探頭：200 MHz，10X，BNC

TPP0250

無源探頭：250 MHz，10X，TekVPI

TPP0500B

無源探頭：500 MHz，10X，TekVPI

TPP0502

無源探頭：500 MHz，2X，TekVPI

TPP1000

無源探頭：1 GHz，10X，TekVPI

電流探頭

A621

電流探頭：50 kHz，10 mA 至 2000 A，AC，BNC

A622

電流探頭：100 kHz，10 mA 至 100 A，AC/DC，BNC

TCP0020

探頭，AC/DC 電流；20 安培，50 MHz 帶寬，TekVPI 接口 - 可溯源的校準證明

TCP0030A

探頭，AC/DC 電流；30 安培 DC，DC 至 120MHZ；帶 TekVPI 接口，可追溯校準標準證明

TCP0150

電流探頭：20 MHz，5 mA 至 212 A，AC/DC，TekVPI

TCP303

探頭，AC/DC 電流；DC-15MHZ，150A DC - 可追溯校準標準證明

TCP305A

探頭，AC/DC 電流；50 安培 DC，DC-50MHZ，可追溯校準標準證明

TCP312A

探頭，AC/DC 電流；30 安培 DC，DC-100MHZ，可追溯校準標準證明

TCP404XL

探頭，AC/DC 電流；DC-2MHZ，500A DC，750A DC 隨占空比降額，可追溯校準標準證明

高壓單端探頭

TPP0850

高壓探頭：800 MHz，50X，2.5 kV，單端，TekVPI

高壓差分探頭

TDP0500

差分探頭：500 MHz，5X/50X，+/- 42V，TekVPI

TDP1000

差分探頭：1 GHz，5X/50X，+/- 42V，TekVPI

THDP0100

差分探頭；100 MHZ TekVPI 差分高壓探頭

THDP0200

差分探頭；200 MHZ TekVPI 差分高壓探頭

TMDP0200

差分探頭；200 MHZ TekVPI 差分中壓探頭；TMPD0200
技術指標

垂直系統、模擬通道

硬件帶寬限制

≥350 MHz 型號：20 MHz 或 250 MHz
100 MHz 和 200 MHz 型號：20 MHz

輸入耦合

交流、直流

輸入阻抗

1 MΩ ±1%、50 Ω ±1%、75 Ω ±1%；75 Ω 不適用于 1 GHz 型號

輸入靈敏度范圍

1 MΩ：1 mV/格至 10 V/格
50 Ω、75 Ω：1 mV/格至 1 V/格

垂直分辨率

8 位（高分辨率時為 11 位）

最大輸入電壓

1 MΩ：300 VRMS CAT II，峰值 ≤ ±425 V
50 Ω、75 Ω：5 VRMS，峰值 ≤ ±20 V

直流增益精度

5 mV/格及以上是 ±1.5%，高于 30 °C 時按 0.10%/°C 降額
2 mV/格是 ±2.0%，高于 30 °C 時按 0.10%/°C 降額
1 mV/格是 ±2.5%，高于 30 °C 時按 0.10%/°C 降額
可變增益是 ±3.0%，高于 30 °C 時按 0.10%/°C 降額

通道間隔離（典型值）

任何兩個通道相同垂直標度 ≥100:1（≤100 MHz），≥30:1（>100 MHz 至額定帶寬）

水平系統、模擬通道

時基范圍

1 GHz 型號：400 ps/格至 1000 s/格
≤ 500 MHz 型號：1 ns/格至 1000 s/格

最高采樣率時的最大持續時間（全/半通道）

1 GHz 型號：4/2 ms
≤ 500 MHz 型號：4/4 ms

時基延遲時間范圍

-10 格至 5000 s

通道間時滯范圍

±125 ns

時基精度

±10 ppm，在任何 ≥1 ms 間隔上

觸發系統

觸發模式

自動、正常和單次

觸發耦合

直流、交流、高頻抑制（衰減 >50 kHz）、低頻抑制（衰減<50 kHz）、噪聲抑制（降低靈敏度）

觸發釋抑范圍

20 ns 至 8 s

觸發靈敏度（典型值）

邊沿型，直流耦合

觸發電平范圍

任意輸入通道：從屏幕中央 ±8，如果選擇了垂直低頻抑制觸發耦合，則為 0V ±8 格；
輔助輸入（外部觸發）：±8 V；
工頻：工頻觸發電平固定為約 50% 的工頻電壓。

觸發頻率讀數

提供可觸發事件的 6 位頻率讀數。

采集系統

取樣

采集取樣的值。

峰值檢測

所有掃描速度的取樣毛刺窄至 1.5 ns（1 GHz 型號）、2.0 ns（500 MHz 型號）、3.0 ns（350 MHz 型號）、5.0 ns（200 MHz 型號）、7.0 ns（100 MHz 型號）。

平均

平均包含 2~512 個波形。

包絡

最小-最大值包絡反映多個采集上的峰值檢測數據。包絡的可選波形個數為 1 至 2000；無窮大。

高分辨率

實時矩形平均可降低隨機噪聲，提高垂直分辨率。

滾動

在屏幕上從右向左滾動波形，掃描速度低于或等于 40 ms/格。

FastAcq?

FastAcq 優化儀器用于分析動態信號和捕獲偶發事件，1 GHz 型號的捕獲率 >280,000 wfms/，100 MHz –500 MHz 型號的捕獲率 >235,000 wfms/s。

波形測量

光標

波形和屏幕

自動測量（時域）

30 項，其中任何時間可在屏幕上最多顯示 4 項。測量包括：周期、頻率、延遲、上升時間、下降時間、正占空比、負占空比、正脈寬、負脈寬、突發寬度、相位、正過沖、負過沖、總過沖、峰峰值、幅度、高、低、最大值、最小值、平均值、周期平均、均方根、周期均方根、正脈沖個數、負脈沖個數、上升沿個數、下降沿個數、面積和周期面積。

自動測量（頻域）

3 項，其中任何時間可在屏幕上顯示一項。測量包括：通道功率、鄰信道功率比 (ACPR) 和占用帶寬 (OBW)

測量統計

平均值、最小值、最大值、標準偏差。

參考電平

用戶可定義的參考電平用于自動測量，可以百分比或單位形式指定。

選通

在采集中隔離出特定的事件，并進行測量，使用屏幕或波形光標。
