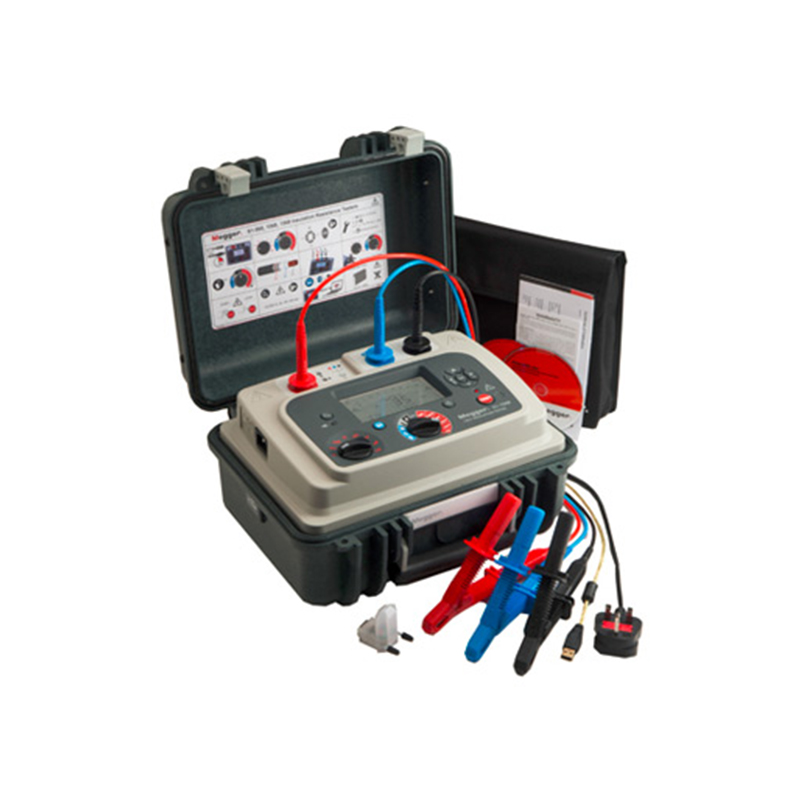

  • 梅凱(梅格)Megger S1-1568高性能絕緣電阻測試儀

    梅凱(梅格)S1-1568高性能絕緣電阻測試儀擁有雙層外殼設計,堅固的外殼保護儀器免受撞擊和掉落造成的損壞,內殼有防火的作用。

    • 最大電阻量程達35 TΩ

    • 8 mA噪聲抑制,4種濾波方式

    • 海拔4000 m以下CATIV 1000V安全標準

    • 快速充電鋰離子電池,滿足 IEC62133標準

    • 可使用AC電源運行

    • 堅固的雙層外殼設計


    查看更多
    咨詢熱線: 13410391245
    在線咨詢
    • 產品概要

      Megger新的S1系列的絕緣電阻測試儀包含了一個5 kV型號S1-568、一個10 kV型號S1-1068和一個15 kV的型號S1-1568。這些高端型號適用于發電、輸電和配電行業的電力公司和服務公司。這個系列的儀器擁有領先的充電電流、噪聲抑制能力和軟件濾波功能,使其成為目前Megger公司最先進的DC絕緣電阻測試儀。


      儀器的使用效率是全新S1系列的側重點,其擁有快速充電電池,并且當電池用盡時可以通過AC電源運行。直觀的用戶界面使用戶不用花時間去記住如何操作。兩個旋轉開關可以

      實現簡易的操作,大的背光屏可以同時顯示多個測試結果。蓋子上印有快速開始測試指導圖,有效地輔助新用戶進行儀器的操作。


      同時儀器的設計將安全性也考慮在內,5 kV和10 kV的型號安全性都達到了海拔3000米以內CAT IV 600 V安全等級;S1-1568達到海拔4000米以內CAT IV 1000 V的安全等級。儀器的遠程控制功能會受到制造商和維修人員的歡迎,這個功能使他們可以在工廠的房間里進行自動電阻測試,也使得變電站的技術人員可以在一個更舒適和安全的距離完成測試。


      S1系列擁有雙層外殼設計,堅固的外殼保護儀器免受撞擊和掉落造成的損壞,內殼有防火的作用。箱子的IP等級能夠防止在運輸和存儲過程中水分和灰塵的侵入。儀器盒蓋上夾有測試線袋,確保任何時候測試線都和儀器在一起。為了增加測試端的方便性,盒蓋是可以移除的。絕緣測試模式下有五種現成的輸出電壓以及一個用戶自設的輸出電壓范圍可供選擇。預定義的絕緣診斷測試方式有極化指數(PI)、電介質吸收比(DAR)、電介質放電(DD)、步進電壓(SV)和升壓測試。


      高級存儲器能夠包含帶時間/日期烙印的測試結果,并且能夠將數據作為日志記錄,將結果調到屏幕。完全隔離的USB接口或板載藍牙接口可將數據安全地下載到Megger的設備管理軟件,「下載和數據庫軟件」專業版、高級版或入門版。


      帶雙層絕緣的測試線, 3kV的夾子絕緣等級與中型夾單層絕緣時6 kV的性能相當,5 kV時與大型夾單層絕緣時的10 kV性能相當。15 kV測試線的夾子絕緣等級為15 kV。


      產品特性

      • 測量最高達15 TΩ(5 kV)/35 TΩ(10 kV、15 kV)的絕緣電阻

      • 大電流 — 6 mA短路電流

      • 高性能噪聲抑制 — 抵御8 mA噪聲

      • 四種軟件濾波器:10s,30s,100s,200s

      • 鋰離子電池 – 2小時充電能連續6小時對100 MΩ負載進

      • 行不間斷測試(S1-568),電池符合IEC 62133標準

      • S1-568和S1-1068符合海拔3000米以內CAT IV 600 V安全標準

      • S1-1568符合海拔4000米以內CAT IV 1000 V安全標準

      • 通過USB電纜進行遠程控制

      • 通過USB電纜或藍牙進行內存數據導出

      • 帶時間的絕緣電阻診斷,包括IR,DAR,PI,DD,SV和升壓測試

      • 帶自動背光的大LCD顯示屏

      • 電壓功能(30 V到660 V)AC或DC

      • 高級存儲器功能,調用數據到屏幕,帶日期/時間印跡的結果

      • 「下載和數據庫軟件」入門版設備管理軟件

      • 可選擇記錄溫度和濕度(另外測量)


      測試電阻精度 (23 °C):

      精度由 1 MΩ 至:

      S1-5685000 V2500 V1000 V500 V250 V
      ±5% to 1 TΩ500 GΩ200 GΩ100 GΩ50 GΩ
      ±20% to10 TΩ5 TΩ2 TΩ1 TΩ500 GΩ
      S1-106810 kV5000 V2500 V1000 V500 V
      ±5% to2 TΩ1 TΩ500 GΩ200 GΩ100 GΩ
      ±20% to20 TΩ10 TΩ5 TΩ2 TΩ1 TΩ
      S1-156815 kV10 kV5000 V2500 V1000 V
      ±5% to3 TΩ2 TΩ1 TΩ500 GΩ200 GΩ
      ±20% to30 TΩ20 TΩ10 TΩ5 TΩ2 TΩ


      應用

      電阻絕緣(IR)測試是產品電氣絕緣是否有效地一種定性測試,結果代表了產品電氣絕緣的有效性。應用場合有電纜絕緣、變壓器絕緣、電動機/發電機絕緣、斷路器絕緣和套管絕緣。常見的絕緣測試通常為現場測試,也就是1分鐘的IR測試和10分鐘的極化指數PI測試,PI是10分鐘時的電阻與1分鐘時電阻的比值,結果與溫度無關。



    • 型號及配件
    • 技術指標

      電壓輸入范圍

      90 - 264 V rms, 50/60 Hz, 200 A

      電池

      通常情況下能在15 kV,100 MΩ負載下持續4.5個小時

      電池容量

      通常情況下能在5 kV,100 MΩ負載下持續6個小時

      充電時間

      深充電2.5小時,正常充電2小時

      30分鐘快速充電

      充電完成后,在 5kV、100 MΩ負載下持續測試1個小時

      測試電壓

      250V, 500V, 1000 V, 2500 V,5000 V, 10000 V, 15000 V, VL

      用戶自定義測試電壓

      40 V到1 kV,10 V每步

      1 kV到5kV,25 V每步

      5 kV到15 kV,25 V每步

      輸出電壓精度

      + 4 %, - 0 %, ±10 V (1 GΩ,C110°C 至 30°C)

      測試電阻精

      10 kΩ 至 35 TΩ

      屏蔽性能

      在100 MΩ負載下屏蔽500 kΩ漏電阻產生1%的測試誤差

      模擬顯示范圍

      100 kΩ 至 10 TΩ

      數字顯示范圍

      10 kΩ 至 35 TΩ

      短路電流

      6 mA

      絕緣警報

      100 kΩ 至 10 GΩ

      電容充電,電池供電

      5 kV, < 2.5 s / μF,10 kV, < 5 s / μF,15 kV, < 6.3 s / μF

      電容充電,電源供電

      5 kV, < 1.5 s / μF,10 kV, < 2.7 s / μF,15 kV, < 4 s / μF

      電容放電

      5 kV 至 50 V : < 120 ms/μF

      10 kV 至 50 V: < 250 ms/μF

      15 kV 至 50 V: < 3500 ms/μF

      電容范圍 (>500V)

      10 nF 至 50 μF

      電容精度 (23 °C)

      10 nF 至 10 μF : ±10% ±5 nF

      電流測試量程

      0.01 nA 至 8 mA

      電流測量精度 (23 °C)

      所有電壓下±5% ±0.2 nA

      干擾抑制

      2800 V至15 kV下8 mA

      軟件濾波器

      4種濾波器選擇10 s, 30 s, 100 s, 200 s

      電壓表量程

      30 V 至 660 V ac或dc,45 Hz – 65 Hz

      電壓表精度

      ± 3%, ± 3V

      計時范圍

      最大99分59秒,最小15秒

      內存容量

      11個小時每5s不間斷記錄

      測量領域

      IR, IR(t), DAR, PI, SV, DD,升壓測試

      接口

      B型USB,藍牙

      實時輸出

      USB,1 讀數/秒(電壓、電流和電阻)

      遠程控制

      通過USB電纜實現

      海拔

      4000 m

      操作溫度

      -20 °C 至 50 °C

      儲藏溫度

      -25 °C 至 65 °C

      濕度

      90%RH@40 °C 不凝結

      保護等級

      IP65(蓋子合上時),IP40(蓋子打開時)

      Safety

      CATIV 1000 V 至 4000 m

      EMC

      符合IEC61326-1標準

      大小

      305 mm x 194 mm x 360 mm

      重量

      4.5 kg (5 kV, 10 kV), 6.5 kg
