EXFO FTBx-750C城域網/長距離OTDR光時域反射儀

具有很高的動態范圍和分辨率，可實現非常精確的光纖鑒定。

動態范圍高達46 dB
事件盲區為0.5 m，而衰減盲區為2.5 m
最多256000個采樣點
兼容EXFO Connect：自動的資產管理；數據通過云傳輸到動態數據庫內

查看更多

咨詢熱線： 13410391245

產品概要
應用
- 城域網測試
- 長距離網絡測試
- 制造自動化
配備提高效率的功能
實時監測：激活OTDR激光器的連續發射模式，曲線實時刷新，從而能夠監測光纖是否出現突然變化。迅速查看被測光纖概況的理想工具。

自動模式：該功能用作發現模式，自動調整與被測鏈路有關的距離范圍和脈寬。建議調整參數來進行多次測量，從而定位其它事件。

縮放工具：對圖像進行縮放或對中，便于分析光纖。在關注的區域周圍繪制窗口，并更快地將其在屏幕中對中。

迅速設置參數：動態更改OTDR設置進行持續采集，不需要停止或返回到子菜單。

宏彎曲尋找器：該內置功能使設備能夠自動定位并識別宏彎，不需要進一步費時來分析曲線。

雙向分析（使用FastReporter 2數據后期處理軟件）：雙向分析建議用來確保真正的熔接鑒定，將兩個方向的結果結合起來，提供每個事件的平均損耗。如欲進行更加全面的事件鑒定，使用iOLM以最大分辨率來獲取兩個方向的結果（多脈寬和多波長）以及經過合并的視圖。

正在尋找基于圖標的映射？
線性視圖（所有EXFO OTDR的標準配置）

自2006年以來，我們的OTDR開始提供該線性視圖，它以線性的方式為每個波長顯示圖標，從而簡化OTDR曲線結果的讀取。該視圖將從傳統的單脈沖曲線上獲取的數據點轉換為反光和不反光圖標。采用通過/未通過閾值，可更容易地在鏈路上精確確定故障位置。

這一版本的視圖經過改進，可靈活地顯示OTDR圖表及其線性視圖，而不需要來回切換以分析光纖鏈路。

雖然該線性視圖可簡化單個脈寬曲線OTDR測試結果的讀取，但用戶仍需要設置OTDR參數。此外，還經常必須采集多個曲線來全面鑒定光纖鏈路。閱讀下文，了解iOLM如何能夠自動完成這些任務并提供更加精確的結果。

iOLM——消除OTDR測試的復雜性
為應對這些挑戰，EXFO開發出一種更好的光纖測試方法：

iOLM是一款基于OTDR的應用程序，旨在簡化OTDR測試過程，不需要配置參數和/或分析并解析多個復雜的OTDR曲線。它采用高級算法，可動態定義測試參數，并根據被測網絡確定適合的曲線采集次數。它還可以關聯多個波長的多個脈寬，從而以非常高的分辨率定位并識別故障——這一切僅需輕按一個鍵。

工作原理？
動態的多脈沖采集 → 智能的曲線分析 → 在一個鏈路圖中合并所有測試結果 → 全面診斷

將傳統的OTDR測試轉化為自動測試，使各種水平的技術人員一次性獲得正確的結果。

專利保護適用于iOLM，包括其專用測量軟件。EXFO的通用接口受美國6,612,750號專利保護。

支持IOLM的三種方式

運行iOLM和OTDR應用程序（Oi）

即使在現場也能向支持iOLM的設備添加iOLM軟件選件

訂購僅支持iOLM應用程序的設備

iOLM超值包
除了標準的iOLM功能集外，您還可以選擇包括擇增值功能的Advanced或Pro超值包。請參閱iOLM規格表，了解最完整和最新的超值包詳情。

FastReporter發揮數據后期處理的最大功效

一款軟件即可實現全部功能

這款功能強大的報告軟件是您OTDR的完美補充，可用來創建或定制報告，從而全面滿足您的需求。

光纖連接器端面檢測和驗證—OTDR測試前的首要步驟
采用EXFO的光纖端面檢測器來正確檢測光纖連接器可防止許多問題,從而幫助您節省時間、金錢和精力。此外，使用帶自動對中功能的全自動解決方案可將關鍵的光纖端面檢測轉化為快速、簡單的一步操作流程。

您是否知道OTDR/IOLM的連接器也很關鍵？

在OTDR端口或發射光纜上出現臟污的連接器可能會對測試結果造成不利影響，甚至會在連接期間造成永久損壞。因此，定期檢測這些連接器，確保其未受污染非常關鍵。在使用OTDR時，首先進行光纖端面檢測可以最大限度地提高OTDR性能和測試效率。

五種型號滿足不同預算要求

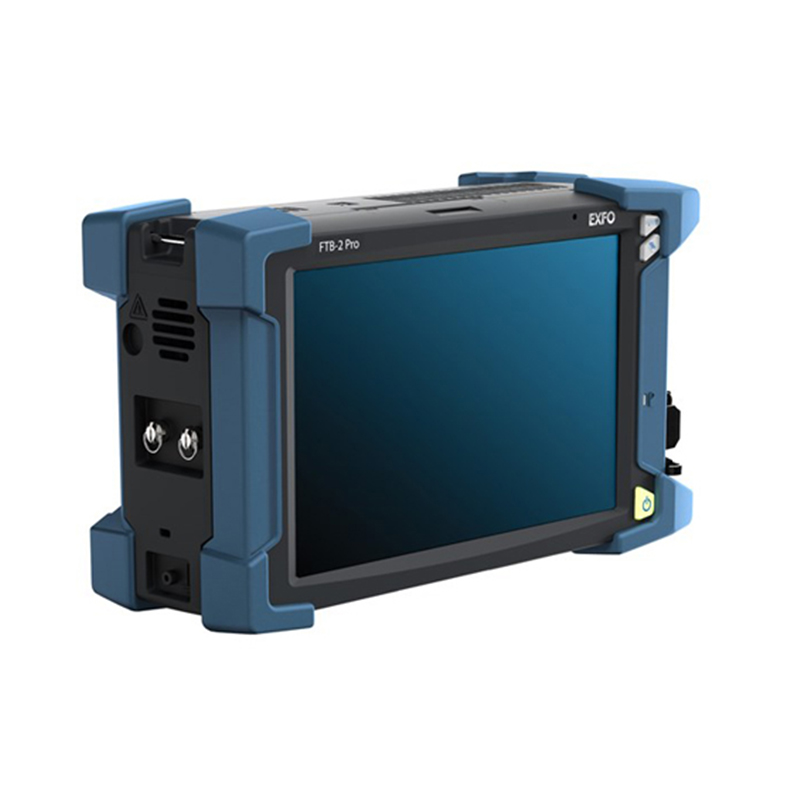

適用于FTB-2、FTB-2 PRO和FTB-4 PRO平臺
FTB-2、FTB-2 Pro和FTB-4 Pro是市場上現有非常緊湊的多速率、多技術和多業務測試解決方案，這款便于隨身攜帶的現

場測試工具可提供高端平臺的所有功能。通過PRO平臺實現更多功能

由于采用了Windows 10操作系統，因此可選擇多種第三方應用程序，并支持各種USB設備。
- 啟動更快并支持多任務處理
- 可使用任何Office軟件
- 可連接到打印機、相機、鍵盤、鼠標等設備上
- 共享桌面（如使用TeamViewer）
- 防病毒軟件
- 通過電子郵件和OTT應用程序進行通信
- 記錄并自動化操作
- 通過基于云的存儲共享文件
軟件測試工具，該系列基于平臺的軟件測試工具提高了FTB-2、FTB-2 Pro和FTB-4 Pro平臺的價值，提供額外的測試功能，無須添加其它模塊或設備。
型號及配件
技術指標

技術規格

波長（nm）a

1310 ± 20/1550 ± 20/1625 ± 10

20 ms時的動態范圍

1310/1550型號：動態范圍 = 46/46 dB
1310/1550/1625型號：動態范圍 = 45/45/45 dB

事件盲區（m）c

0.5

衰減盲區（m）

2.5

距離范圍（km）

0.1至400

脈沖寬度（ns）

3至20000

線性度（dB/dB）

±0.03

損耗閾值（dB）

0.01

損耗分辨率（dB)

0.001

采樣分辨率（m）

0.04至10

采樣點

最多256000

距離不確定度（m）h

±（0.75 + 0.0025% x 距離 + 采樣分辨率）

測量時間

用戶定義（最長：60分鐘）

典型實時刷新率（Hz）

4

穩定光源輸出功率

-2.5

反射率

±2

輸入功率范圍

1490 nm：-65至18
1550 nm：-50至28

PON功率計（nm）

兩個通道：1490/1550

寬帶功率計（nm）

一個通道：1270至1625

功率不確定度

±0.2

校準波長

1310、1490、1550和1625

PON功率計譜帶

1450至1530

寬帶功率計譜帶

1270至1625

顯示分辨率

0.1

PON功率計ORL

-55

寬帶PON功率計ORL

-50

一般規格

尺寸（H x W x D）

158 mm x 24 mm x 174 mm（6 in x 15/16 in x 6 7/8 in）

重量

0.4 kg（0.9 lb）

工作溫度

參閱平臺的規格表

存儲溫度

-40 °C至70 °C （-40 °F至158 °F）

相對濕度

0%至95%（非冷凝）
