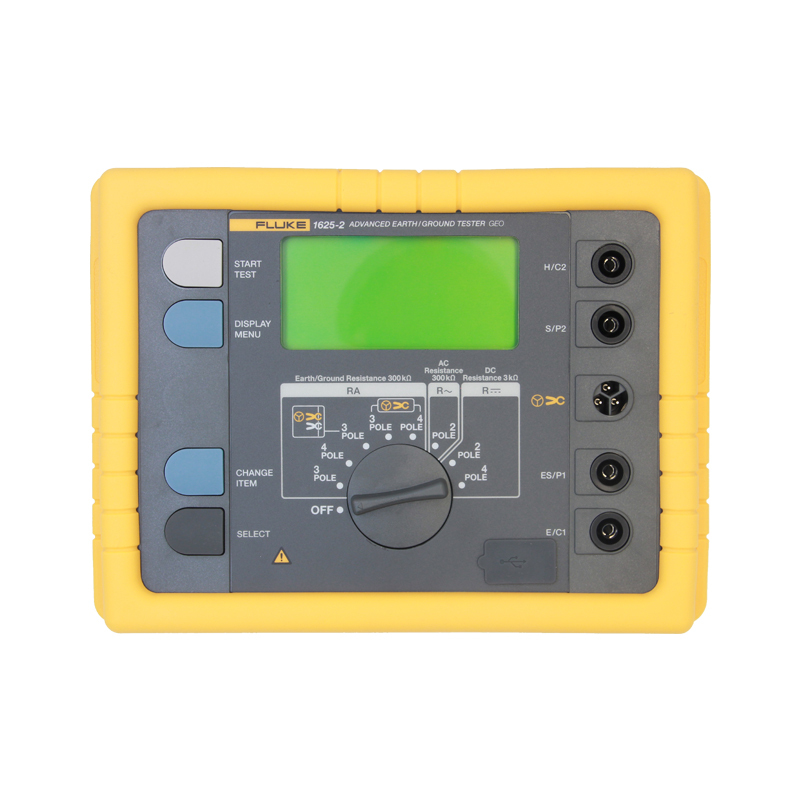

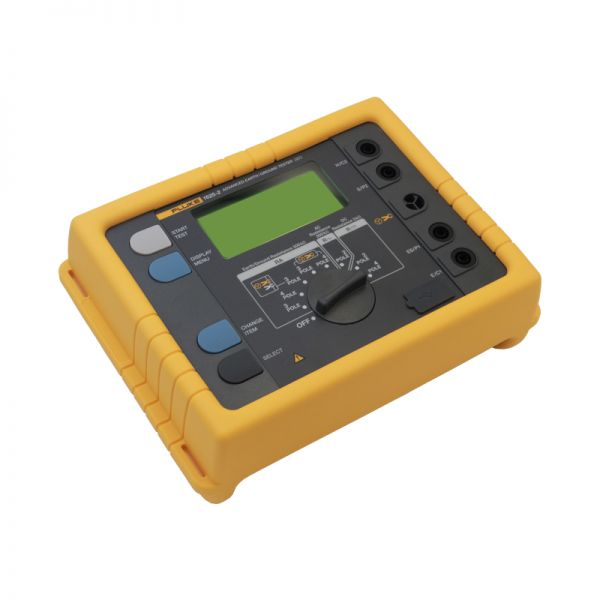

福祿克Fluke 1625-2/1625-2KIT接地電阻測試儀

福祿克Fluke 1625-2/1625-2KIT接地電阻測試儀

福祿克Fluke 1625-2/1625-2KIT接地電阻測試儀

福祿克Fluke 1625-2/1625-2KIT接地電阻測試儀

福祿克Fluke 1625-2/1625-2KIT接地電阻測試儀

福祿克Fluke 1625-2/1625-2KIT接地電阻測試儀只需使用鉗口即可測量接地回路電阻。使用這種測量方法時，將兩個鉗口夾在接地棒上，每個鉗口均連接至測試儀。完全無需使用接地樁。

三極和四極電位降（使用地樁）
四極土壤電阻率測試（使用地樁）
選擇性測試（使用地樁和 1 個鉗口）
無樁測試（僅使用 2 個鉗口）

查看更多

咨詢熱線： 13410391245

產品概要
福祿克Fluke 1625-2/1625-2KIT接地電阻測試儀只需使用鉗口即可測量接地回路電阻。使用這種測量方法時，將兩個鉗口夾在接地棒上，每個鉗口均連接至測試儀。完全無需使用接地樁。其中一個鉗口感應已知固定電壓，另一個鉗口測量電流。然后，測試儀會自動測定接地棒的電阻。這種測試方法僅適用于受測建筑物或構筑物中有接地系統的情況，不過大多數情況都是如此。如果只有一條通路接地，如許多住宅應用中所采用，無樁測試法無法提供可接受的數值，則必須使用電位降測試法。

采用無樁測試時，無需斷開接地棒 - 保持結合的接地系統在測試中的完整性即可。如今無需再花費時間為系統上的接地棒放置和連接地樁，這能夠節約大量的時間。在一些您之前從未考慮過的位置，您也可以執行接地測試，包括建筑物內部、電纜塔或任何您無法接觸到土地的位置。

Fluke 1625-2 KIT 接地電阻測試儀能夠通過 USB 端口存儲和下載數據。一流的配件有助于簡化和加快測試時間。
- 三極和四極電位降接地電阻回路測試
- 四極土壤電阻率測試
- 使用 1 個鉗口進行的選擇性接地棒測試
- 使用 2 個鉗口進行的無樁接地棒測試
- IP56 防護等級滿足戶外使用
- 硬質攜帶箱
- USB 數據存儲和傳輸
而且，該測試儀易于使用。每一次測試時，測試儀都會提示您所需使用的地樁或鉗口；大尺寸旋轉開關確保您即使戴著手套也能操作。
型號及配件

產品與型號

Fluke 1625-2

接地電阻測試儀
用戶手冊
電池
快速參考指南
USB 電纜

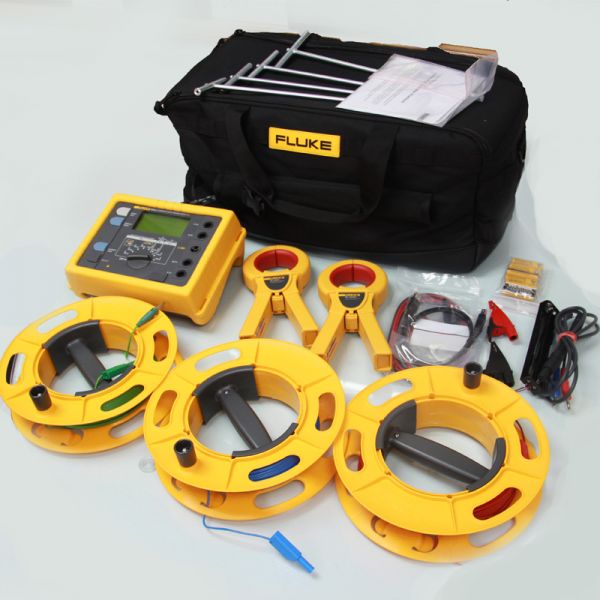

Fluke 1625-2 KIT

接地電阻測試儀
用戶手冊
電池
快速參考指南
USB 電纜
2 個鉗口
C1620 專業攜帶箱
4 個接地樁
3 個電纜盤
技術指標

通用技術指標

存儲器

通過 USB 端口可訪問內部存儲器存儲的多達 1500 條記錄

測量功能

干擾電壓和頻率、含/不含夾式電流互感器的三極和四極接地電阻、二極交流電阻、二極和四極直流電阻

顯示屏

4 數位（2999 數位） - 7 段液晶顯示屏（可視性提高）

操作

中央旋轉開關和功能鍵

溫度范圍

工作溫度

-10 °C 至 50 °C（14 °F 至 122 °F）

存放溫度

-30 °C 至 60 °C（-22 °F 至 140 °F）

溫度系數

± 讀數的 0.1% /°C <18 °C >28 °C

防護類型

按照 EN60529，殼體防護等級為 IP56；電池蓋防護等級為 IP40

最大電壓

警告 – 插口 "鉗口" 至插口 E、ES、S 或 H
Urms?= 0 V
插口 E、ES、S 或 H 相互之間任意組合，最大Urms?= 250 V（屬于誤用）

安全性

采用雙重和/或加強絕緣保護。對地最大50 V（按照 IEC61010-1）。污染等級 2

質量標準

按照 DIN ISO 9001 標準開發、設計和生產

外場影響

符合 DIN 43780 (8/76)

輔助電源

6 x 1.5 V 堿性電池（IEC LR6 或 AA 型）

電池壽命范圍

使用 IEC LR6/ AA 型：通常為3,000 次測量 (RE+RH?≤ 1 kΩ)
使用 IEC LR6/ AA 型：通常為6,000 次測量 (RE?+ RH?> 10 kΩ)

尺寸（寬 x 高 x 深）

250 x 133 x 187 mm (9.75 x 5.25 x 7.35 in)

重量

≤ 1.1 kg (2.43 lb)（不含附件）；7.6 kg (16.8 lb)（攜帶箱中含附件和電池）

外殼材料

聚酯

干擾電壓直流 + 交流的測量 (UST)

測量誤差極限：方法

全波整流

測量范圍

1 V 至 50 V

顯示范圍

0.0 V 至 50 V

分辨率

0.1 V

頻率范圍

交流/直流 45 Hz 至 400 Hz 正弦波

精度

±（讀數的 5% + 5 位數）

測量序列

約 4 次測量/秒

內阻

約 1.5 MΩ

最大過載

Urms?= 250 V

干擾頻率的測量 (F)

測量誤差極限：方法

測量干擾電壓的振蕩周期

測量量程

6.0 Hz 至 400 Hz

顯示范圍

16.0 Hz 至 299.9 Hz 至 999 Hz

分辨率

0.1 Hz 至 1 Hz

量程

1 V 至 50 V

精度

±（讀數的 1% + 2 位數）

接地電阻 (RE)

測量方法

按照 IEC61557-5 標準用探針測量電流和電壓

開路電壓

20/48 V，交流

短路電流

250 mA（交流）

測量頻率

手動或自動選擇 94、105、111 和 128 Hz(AFC)，在函數 R1 中為 55 Hz

噪聲抑制

120 dB（16 2/3、50、60 和 400 Hz）

對地最大過載

Urms?= 250 V

電氣測量規格

測量量程

0.020 Ω 至 300 kΩ

顯示范圍

0.001 Ω 至 2.999 Ω
3.00 Ω 至 29.99 Ω
30.0 Ω 至 299.9 Ω
0.300 kΩ 至 2.999 kΩ
3.00 kΩ 至 29.99 kΩ
30.0 kΩ 至 299.9 kΩ

分辨率

0.001 Ω
0.01 Ω
0.1 Ω
1 Ω
10 Ω
100 Ω

精度

±（讀數的 2% + 2 位數）

操作誤差

±（讀數的 5% + 5 位數）

測量時間

固定頻率時通常為 8 秒使用自動頻率控制，最大 30 秒，完成所有測量頻率循環

由于探針和輔助接地電極的電阻導致的附加誤差

RH(RS?+ 2000 Ω)/RE?x 1.25 x 10-6% + 5 位數

RH?和 RS?測量誤差

固定頻率時通常為RE?+ RS?+ RH?的 10%

最大探針電阻

≤ 1 MΩ

最大輔助接地電極電阻

≤ 1 MΩ

-

如果誤差處于 IEC61557-5 要求的限定范圍之內，則會自動檢查。
如果由于某些條件的影響，導致測量探針、輔助接地電極和接地電阻后的測量誤差超過 30%，顯示屏將顯示警告符號并提示 RS 或 RH 過高。

測量分辨率的自動轉換取決于輔助接地電極電阻 RH

Umeas?= 48 V 時的 RH

< 300 Ω
< 6 Ω
< 60 Ω
< 600 Ω

Umeas?= 20 V 時的 RH

< 250 Ω
< 2.5 kΩ
< 25 kΩ
< 250 kΩ

分辨率

1 mΩ
10 mΩ
100 mΩ
1 Ω

選擇性接地電阻測量 (RE 鉗口)

測量方法

按照 EN61557-5 標準用探針測量電流和電壓，并用額外的變壓器測量單個支路中的電流。

開路電壓

20/48 V，交流

短路電流

250 mA（交流）

測量頻率

手動或自動選擇 94、105、111 和 128 Hz (AFC)，55 Hz (R1)

噪聲抑制

120 dB（162/3、50、60 和 400 Hz）

對地最大過載

對地最大Urms?= 250 V（將不會啟動測量）

測量量程

0.020 Ω 至 300 kΩ

顯示范圍

0.001 Ω 至 2.999 Ω
3.00 Ω 至 29.99 Ω
30.0 Ω 至 299.9 Ω
0.300 kΩ 至 2.999 kΩ
3.00 kΩ 至 29.99 kΩ
30.0 kΩ 至 299.9 kΩ

分辨率

0.001 Ω
0.01 Ω
0.1 Ω
1 Ω
10 Ω
100 Ω

精度

±（讀數的 7% + 2 位數）

操作誤差

±（讀數的 10% + 5 位數）

由于探針和輔助接地典型電極電阻導致的附加誤差

RH(RS?+ 2000 Ω)/RETOTAL?x 1.25 x 10-6% + 5 位數

RH?和 RS?測量誤差

固定頻率時通常為RETOTAL?+ RS?+ RH?的 10%

測量時間

固定頻率時通常為8 秒使用自動頻率控制，最大 30 秒，完成所有測量頻率循環。

待測單個支路的最小電流

0.5 mA 使用互感器 (1000:1)
0.1 mA 使用互感器 (200:1)

通過互感器的最大干擾電流

3 A 使用互感器 (1000:1)

-

1. 使用推薦的電流鉗/互感器。

電阻測量 (R~)

測量方法

測量電流和電壓

測量電壓

20 V 交流電壓，矩形脈沖

短路電流

> 250 mA（交流）

測量頻率

手動或自動選擇 94、105、111 和 128 Hz (AFC)

測量量程

0.020 Ω 至 300 kΩ

顯示范圍

0.001 Ω 至 2.999 Ω
3.00 Ω 至 29.99 Ω
30.0 Ω 至 299.9 Ω
300 Ω 至 2999 Ω
3.00 kΩ 至 29.99 kΩ
30.0 kΩ 至 299.9 kΩ

分辨率

0.001 Ω
0.01 Ω
0.1 Ω
1 Ω
10 Ω
100 Ω

精度

±（讀數的 2% + 2 位數）

操作誤差

±（讀數的 5% + 5 位數）

測量時間

通常為 6 秒

最大干擾電壓

24 V，超過 24 V 無法啟動測量

最大過載

Urms?最大值= 250 V

電阻測量（R 直流）

測量方法

可按照 IEC61557-4 進行電流-電壓測量

測量電壓

直流 20 V

短路電流

250 mA DC

測量值的公式

對于四極測量，可延長 H、S、ES 導線而不會產生附加誤差。
導線 E 中的電阻 > 1 ? 時，可導致 5m ?/? 的附加誤差。

測量量程

0.020 Ω 至 300 kΩ

顯示范圍

0.001 Ω 至 2.999 Ω
3.00 Ω 至 29.99 Ω
30.0 Ω 至 299.9 Ω
300 Ω 至 2999 Ω
3.0 kΩ 至 29.99 kΩ
30.0 kΩ 至 299.9 kΩ

分辨率

0.001 Ω
0.01 Ω
0.1 Ω
1 Ω
10 Ω
100 Ω

精度

±（讀數的 2% + 2 位數）

操作誤差

±（讀數的 5% + 5 位數）

測量序列

約 2 次測量/秒

測量時間

通常為 4 秒，包括極性反轉（二極或四極）

最大干擾電壓

直流或交流電壓 ≤3 V，超過 3 V 無法啟動測量

最大感應率

2 Henry

最大過載

Urms?= 250 V

測量導線電阻的補償 (RK)

-

在函數 RE 三極、RE 四極（鉗口）、R 交流和 R 直流二極中，可以打開測量導線電阻的補償 (RK)

測量值的公式

R顯示?= R測量?- R補償2

-

2. 設定點輸入值 RK = 0.000 Ω，通過調整測量在 0.000 至 29.99 Ω 范圍內變化。

無樁接地回路測量（雙鉗口，無樁）

開關檔位

RA 四極（雙鉗口，無樁）

分辨率

0.001 Ω 至 0.1 Ω

測量量程

0.02 Ω 至 199.9 Ω

精度

±（讀數的 7% + 3 位數）

操作誤差

±（讀數的 10% + 5 位數）

測量電壓

Vm = 48 V 交流（初級電壓）

測量頻率

128 Hz

噪聲電流 (IEXT)

最大IEXT = 10 A（交流）(RA < 20 Ω)
對地最大IEXT = 2 A（交流）(RA > 20 Ω)

-

測量原理：使用兩個電流互感器對閉合環路中的電阻進行無樁測量。
自動量程選擇。
僅當按照指定的最小距離使用推薦的電流鉗進行測量時，有關無樁接地回路測量的信息才有效。
