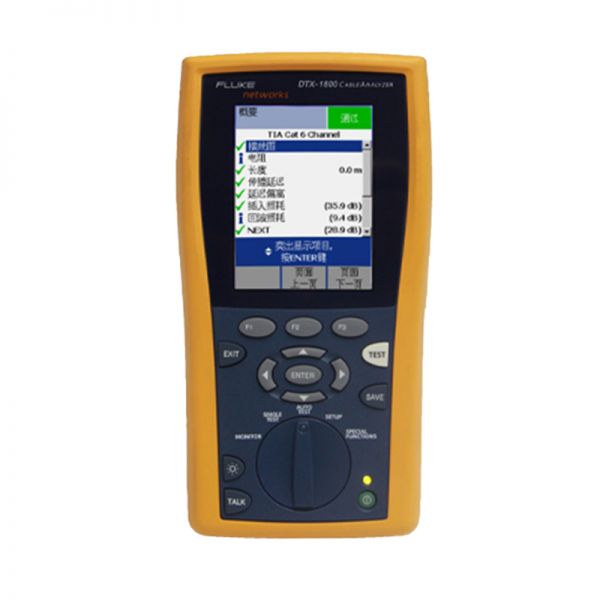

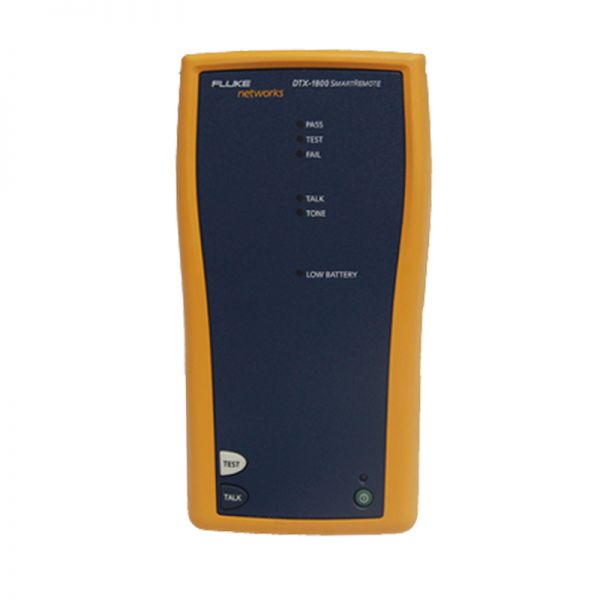

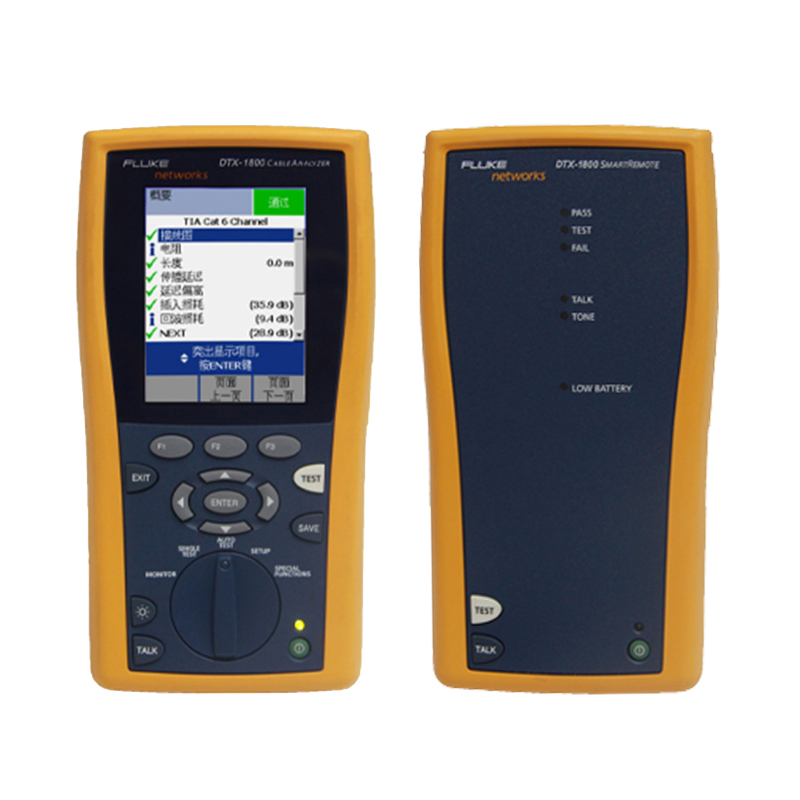

DTX-1800

DTX-1800?電纜認證分析儀：

包括?DTX-1800?主測試儀與智能遠端測試儀、LinkWare?PC?軟件、2G內存卡、

Cat?6A/E?A?級永久鏈路適配器（2?個）、Cat?6/?E?級通道適配器（2?個）通話用耳機（2?個）、交流充電器（2?個）、便攜包、USB?接口電纜?(Mini-B)?和用戶手冊

DTX-1800?120/GLD

DTX-1800?CableAnalyzer?及一年金牌支持（僅限于美國和歐洲。歐洲訂購?DTX-1800/GLD-EU）

DTX-1200

DTX-1200?電纜認證分析儀:包括?DTX-1200?主測試儀與智能遠端測試儀、LinkWare?PC?軟件、Cat?6?/E?級永久鏈路適配器（2?個）、Cat?6/?E?級通道適配器（2?個）、通話用耳機（2?個）、交流充電器（2?個）、便攜包、USB?接口電纜?(Mini-B)、用戶手冊

DTX-1200/GLD-EU

DTX-1200?CableAnalyzer?及一年金牌支持（僅限于歐洲）。

DTX-LT

DTX-LT?電纜認證分析儀:包括?DTX-LT?主測試儀與智能遠端測試儀、LinkWare?PC?軟件、Cat?6/E?級永久鏈路適配器（2?個）、Cat?6?/E?級通道適配器（1?個）、交流充電器（2?個）、便攜包、USB?接口電纜（Mini-B）、用戶手冊（2?本）、便攜包、用戶手冊

DTX-ELT

CableAnalyzer?6?類電氣安裝驗證者（僅限歐洲、中東和非洲地區）

DTX-CLT-J

CableAnalyzer?5e?類電氣安裝驗證者?（僅限日本地區）

DTX-ELTPRO

CableAnalyzer?6?類永久鏈路適配器電氣安裝驗證者（僅限歐洲、中東和非洲地區）。

線纜類型

屏蔽和非屏蔽雙絞線對（STP、FTP、SSTP 和 UTP）LAN 布線：

TIA 4、5、5e、6 和 6A 類：100 Ω

ISO/IEC C 級和 D 級 ：100Ω 和 120Ω

ISO/IEC E、F 和 FA 級:100 Ω

標準鏈路接口適配器

Cat 6A/EA 級永久鏈路適配器:TIA Cat 3、4、5、5e、6、6A 和 ISO/IEC C、D、E 和 EA 級永久鏈路

Cat 6A/EA 類信道適配器:TIA Cat3、4、5、5e、6、6A 和 ISO/IEC C、D、E 和 EA 級信道

測試標準

TIA3、5e、6 和 6A 類，依據 ANSI/TIA-568-C.2

TIA 5 類（1000BASE-T），依據 TIA TSB-95

TIA 6 類，依據 TIA/EIA-568B.2-1

TIA TSB-155（僅 DTX-1800）

ISO TR 24750 （僅 DTX-1800）

ISO/IEC 11801C、D 和 E、 EA 和 F（僅 EA、F 和 FA DTX-1800）級

EN 50173C、D、E、 EA 和 F （僅 EA、F 和 FA DTX-1800）級

ANSI TP-PMD

IEEE 802.3 10BASE-T、100BASE-TX 和 1000BASE-TX

IEEE 802.3an 10BASE-T

自動測試速度

完整的雙向 6 類雙絞線對鏈路自動測試在 9 秒之內即可完成

完整的雙向 6A 類 ISO/IEC F 級鏈路自動的測試在22秒之內即可完成

支持測試參數（測試參數及測試的頻率范圍由所選擇的測試標準所決定）

布線圖

長度

傳輸延遲

延遲時差

直流環路阻抗

插入損耗（衰減）

回波損耗（RL）、遠端回波損耗

近端串擾、遠端近端串擾

衰減串擾比（ACR-N）、遠端衰減串擾比

ACR-F（ELFEXT）、遠端 ACR-F?

綜合 ACR-F（ELFEXT）、遠端綜合 ACR-F?

綜合近端串擾、遠端綜合近端串擾

綜合 ACR-N、遠端綜合 ACR-N?

綜合外部近端串擾（PS ANEXT）

綜合外部衰減遠端串擾比（PS AACR-F）

電纜音頻發生器

產生可被例如 Fluke Networks IntelliTone 探頭等音頻探頭檢測到的音頻。在所有線對上產生音頻。所有線對頻率范圍：音頻的頻率范圍：440 Hz 至 831 Hz

顯示屏

對角線長 3.7 英寸（9.4 厘米），寬 240 點，高 320 點，偽彩，帶背景燈的透射型 LCD。

輸入保護

能經受持續的電話電壓和 100 mA 的過流。偶爾的 ISDN 過壓不會造成儀器損壞

箱包

由減震材料包覆成型的耐沖擊性塑料箱

體積

主機與智能遠端：8.5 英寸 x 4.4 英寸 x 2.4 英寸（21.6 厘米 x 11.2 厘米 x 6 厘米），額定

操作溫度

32°F 至 104°F（0°C 至 40°C）

儲存溫度

-4°F 至 104°F（-20°C 至 60°C）

工作相對濕度（% RH 無冷凝）

32°F 至 95 °F (0°C 至 35°C): 0 % 至 90 % 95°F 至 113°F (35°C 至 45°C): 0 % 至 70 %

污染等級

IEC 60664 中描述的 2 級污染，遵守 IEC 60950 “信息技術設備安全性，1999” 標準

語言支持

英語、法語、德語、西班牙語、葡萄牙語、意大利語、日語、和簡體中文,繁體中文,韓語,俄語,捷克,波蘭語,瑞典語,匈牙利。

校準

維修中心校驗周期為一年

性能規格

注：所有對雙絞線布線測試的技術指標都適用于 100 Ω 電纜。關于其它阻抗電纜測試性能的信息，請聯系 Fluke Networks。

電源

主機與遠端：鋰離子電池組，7.4 V, 4000 mAh

典型的電池壽命：12 至 14 小時

充電時間（關機狀態） ：4 小時（低于 40 °C）

交流適配器/充電器，美國版：線性電源; 輸入交流電壓 108 V 到 132V ，60 Hz；輸出直流電壓 15 V，1.2 A

交流適配器/充電器，國際版：開關電源；輸入交流電壓 90 V 到 264 V ， 48 至 62 Hz；輸出直流電壓15 V，1.2 A （隔離輸出）

主機中存儲單元備用電池：鋰電池

鋰電池典型壽命：5 年

在 0 °C 至 45 °C （32°F 至 113°F）溫度范圍外，電池不會充電。在 40 °C 至 45 °C （104°F 至 113°F）溫度范圍內，電池充電效率會降低。

6A 類/ EA級鏈路測試模式（向下兼容

DTX 電纜分析儀遠超過 ANSI/TIA-1152 和 IEC 61935-1/Ed. 3 標準要求的 III 級精度

雙絞線對布線長度

（長度指標不包含電纜 NVP 值的不確定性）

基線精度

超過四級的要求在IEC?61935?-?1?/?Ed。3

參數

單端測試

雙端測試（主測試儀和遠端測試儀）

范圍

單端測試：800 米（2600 英尺）

雙端測試（主測試儀和遠端測試儀）：150 米（490 英尺)

精度

單端測試：± （1 米 4%）

雙端測試（主測試儀和遠端測試儀）：± （1 米 4%）
