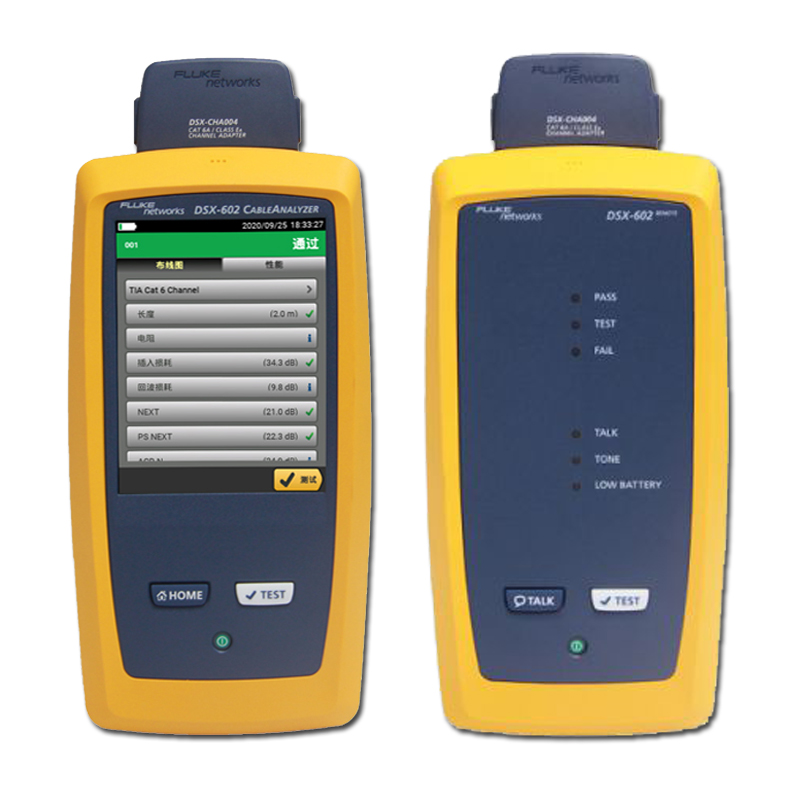

福祿克Fluke DSX-602 CH電纜認證分析儀提供基本的 Cat 6A 和 Class EA 銅纜認證,測試時間僅需 10 秒,并擁有高級用戶界面。利用 LinkWare? Live 通過 Wi-Fi 從任意智能設備管理工作和測試儀。Fluke Networks 聞名遐邇的可靠性得到全球范圍內廣泛認可。
Cat 6A 和 Class EA 銅纜認證
包括通道測量適配器;可選配堅固耐用的永久鏈路適配器,帶可插拔測試插頭
Cat 6A 測試時間為 10 秒
ProjX? 管理系統確保測試配置快捷、萬無一失
HDTDX 和 HDTDR 診斷功能準確定位故障位置
利用集成 LinkWare? Live,可從任意智能設備來管理工作和測試儀。
使用 LinkWare? PC,可快速、方便地創建PDF格式的專業定制報告。
DSX-602 CableAnalyzer? 是適用于 Cat 3/Class C 到 Cat 6A/Class EA 銅纜、雙絞線結構線纜的基本認證工具,其速度快、可靠性高并且能夠提高效率和生產力 – 從而直接提高公司的盈利能力。沒有任何其他測試儀能夠始終提供如 DSX-602 一樣的性能。其手勢用戶界面讓您的技術人員能夠減少解釋屏幕所需的時間,從而將更多時間用于測試。500 MHz 頻率范圍只需 10 秒即可認證 10 千兆以太網的 Cat 6A/Class EA 線纜。高級診斷能夠精確定位故障發生的位置。LinkWare? Live 是基于云的服務,使您能夠通過任何設備、隨時、隨地由任何人管理認證工作。
獨特功能
DSX-602 可幫助用戶加快測試過程中的每個步驟,完成比以往更多的工作
LinkWare Live 云服務使項目經理可以遠程設置測試儀、監控工作進展,甚至可以使用任意智能設備定位測試儀
ProjX? 管理系統可以簡化從初始設置到系統驗收整個過程的各項工作。它避免了一些冗余步驟,并可確保所有測試每次均能一次性正確完成
Taptive? 用戶界面使各種技能水平的技術人員都能輕而易舉地完成高級數據分析、輕松地進行設置和操作
LinkWare PC 管理軟件可提供一流的測試結果分析和專業的測試報告
標準
TIA - 類 3,5,5e,6,6A,根據 TIA 568-C.2 或 TIA-1005 標準
ISO/IEC - 根據 ISO/IEC 11801:2002 及修訂標準進行 C 和 D、E、EA 級認證
IEEE 802.3 - 10BASE-T, 100BASE-TX, 1000BASE-T, 10GBASE-T
性能
9 秒 Cat 6/Class E 和 10 秒 Cat 6A/Class EA 測試時間使其能夠快速提交認證結果
以圖形方式顯示故障源,DTX-602 HDTDR 和 HDTDX 診斷功能準確定位故障位置
以全圖形方式管理多達 12,000 個 Cat 6A 測試結果

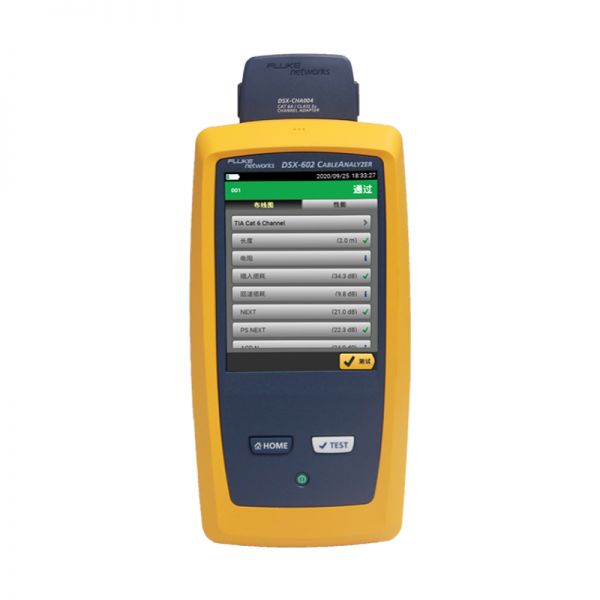

電容觸摸屏可使您通過選擇線纜類型、標準和測試參數更快地設置測試儀
以全圖形方式管理多達 12,000 個 Cat 6A 測試結果
管理有多個團隊參與、使用多個測試儀和具有多種要求的多項工作不但費時,而且容易出錯。越來越龐大的作業規模使得項目組織比以往更加重要。DSX-602 CableAnalyzer 的新 ProjX 管理系統通過一個項目文件將所有工作詳情保存在一個簡單的名稱下,避免了在開始一個項目后需要重新輸入工作詳情的情況。這樣可減少從一項作業轉換到另一項時或在一項作業中使用多個測試儀時的設置錯誤或文件丟失。此外,它還可按線纜 ID 提供測試結果,合并所有更改且不會產生重復,且以最后安裝的銅纜或光纖模塊為默認對象。ProjX 管理系統以 0-100% 的比例提供各項作業的實時完成狀態,可使操作員選擇分開執行任何需要進行其他分析的測試,并確保不會漏掉任何內容?!吧院笮迯汀边x項可創建用于糾正任意工作質量問題的竣工查核事項清單或自動完成清單。ProjX 能夠真正地提高項目經理及組長們的效率。
10 秒的超 6 類測試時間和超快提交認證結果的方式
沒有任何其他測試儀可為如此多的測試提供如此快的速度。10 秒內完成全面的超 6 類銅纜認證。迅速得到通過或失敗結果,方便地按標準值檢查各個測試參數,或分析圖形上的特定區域。
利用廣受歡迎的多功能 LinkWare PC 管理軟件應用程序,DSX-602 用戶可方便地訪問 ProjX 管理系統數據、生成報告,更新測試儀中的軟件。項目經理有全面的工作流程管理和測試結果整理功能。用戶可將公司標志添加到報告上做最后潤色,然后原封不動地交給客戶進行系統驗收。保持業務工具的簡便性,無論您使用哪種 Fluke Networks 銅纜或光纖測試儀,LinkWare PC 軟件包都能夠報告所有內容。
LinkWare Live 是云式服務,任何人均可在任何設備上隨時隨地管理認證工作。 通過LinkWare Live,您可以:
了解每項任務的每次測試。使用任意智能設備即可查看任意項目的情況,分析每一次測試,即時獲得錯誤設置或線纜 ID 的通知。
良好的開始是成功的一半。使用計算機或平板定義線纜 ID 和測試設置。
確保您的測試儀處于更新的狀態。標準隨時可能在沒有通知的情況下發生變化,而過時的測試報告可能意味著數小時的重新測試。LinkWare Live 能夠自動保證測試儀保持更新。
不要再把時間和汽油浪費在送測試儀回辦公室上。通過 Wi-Fi 直接將測試結果從工作場所上傳到 LinkWare Live,然后自動下載到正確的任務中,以使用 LinkWare PC 快速生成報告。
避免項目拖延。跟蹤所有測試儀的最后使用位置并監控其狀態,確保它們始終處于校準狀態并運行最新固件。
DSX-602

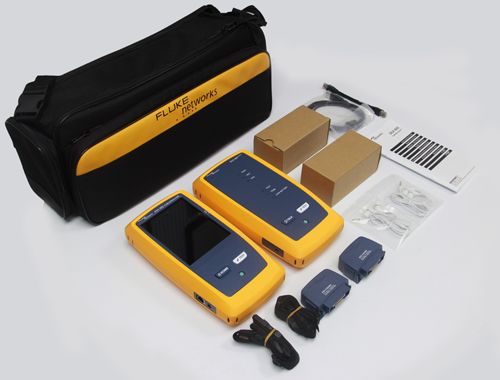

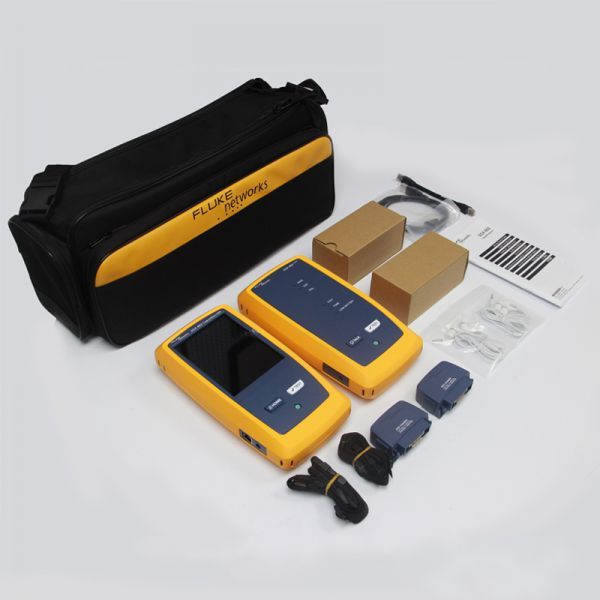

DSX-602 CableAnalyzer 主機和遠端單元、超 6 類/EA 級通道適配器 (2)、6 英寸(15 厘米)RJ45 參考跳線 (1)、軟攜包、USB 計算機通信電纜、交流適配器 (2) 和 DSX-602 入門指南
DSX-602-NW
配置與 DSX2-602 相同,但集成 Wi-Fi 被禁用。
DSX-602-PRO
DSX-602 CableAnalyzer 主機和遠端單元、超 6類/EA 級通道適配器 (2)、6 英寸(15 厘米)RJ45 參考跳線 (1)、超 6 類/EA 級永久鏈路適配器 (2)、軟攜包、USB 計算機通信電纜、交流適配器 (2) 和 DSX-602 入門指南
DSX-602 CableAnalyzer 型號
部分 DSX-602 型號提供 2 種版本:無線和非無線。DSX-602 的無線版本包含集成 Wi-Fi,可將結果上傳到 LinkWare Live。不希望收到 Wi-FI 的客戶可以使用禁用了集成 Wi-Fi 的非無線版本
DSX-CHA004S
DSX CAT 6A/ EA 通道測試適配器套裝
PWR-SPLY-30W INTL
30W 電源,15V,2A 帶 US、EU、AU 和 UK 適配器
PWR-SPLY-30W SA/IN
30W 電源,15V,2A 帶 US、南非和印度適配器
DSX-PLA004S
DSX 超 6 類/EA 級 PLA 套裝
DSX-6-REF-CBL
DSX-602-Set 參考跳線更換
屏蔽和非屏蔽的雙絞 LAN 布線
TIA 類別3、4、5、5e、6、6A:100 Ω ISO/IEC C、D、E、EA 級:100? 和 120?
TIA
3、5、5e、6、6A 類,依據 ANSI/TIA-568.2-D
ISO/IEC
根據 ISO/IEC 11801:2002 和修訂 C 和 D、E、EA 類
IEEE 802.3
10BASE-T, 100BASE-TX, 1000BASE-T, 10GBASE-T
自動測試速度
5e 或 6 類/Class D 或 E 的全雙向自動測試:9 秒
完整的雙向 6A 類 EA 級自動測試:10 秒
支持的測試參數(測試標準決定了報告的參數和頻率范圍)
接線圖,長度,傳播延遲,延遲偏差,直流回路電阻,插入損耗(衰減),回波損耗 (RL),近端串擾 (NEXT),衰減串擾比 (ACR-N),ACR-F (ELFEXT),綜合 ACR-F (PS ELFEXT),綜合 NEXT,綜合 ACR-N
最大頻率
500 MHz
測試結果存儲
12,000 Cat 6A 帶圖
顯示屏
5.7 英寸 LCD,具有感應電容觸摸屏
體積
主機與智能遠端單元:2.625 英寸 x 5.25 英寸 x 11.0 英寸(6.67 厘米 x 13.33 厘米 x27.94 厘米)
重量
3 磅(1.36 千克)
電池
鋰離子電池組,7.2 V
電池壽命
8小時
電池充電時間
4 小時(40? C 以下,測試儀關閉)
所支持的語言
英文、法文、德文、意大利文、日文、葡萄牙文、西班牙文、簡體中文、韓文、俄文、繁體中文、捷克文、波蘭文、瑞典文、匈牙利文
校驗
維修中心校驗周期為一年
集成 Wi-Fi
符合 IEEE 802.11 a/b/g/n 要求;雙頻(2.4 GHz 和 5 GHz)
操作溫度
32° F 至 113° F(0° C 至 45° C)
貯存溫度
-22° F 至 +140° F(-30° C 至 +60° C)
工作相對濕度(% RH 無冷凝)
0% - 90%, 32° F - 95° F: (0° C - 35° C)
0% - 70%, 95° F - 113° F: (35° C - 45° C)
振動
隨機,2 g,5 Hz -500 Hz
沖擊
1 米跌落試驗(無論是否帶有模塊和適配器)
安全
CSA 22.2 No. 61010, IEC 61010-1 第 3 版
海拔
13,123 英尺 (4,000 m)
10,500 英尺(3,200 米),含交流適配器
EMC
EN 61326-1:便攜
