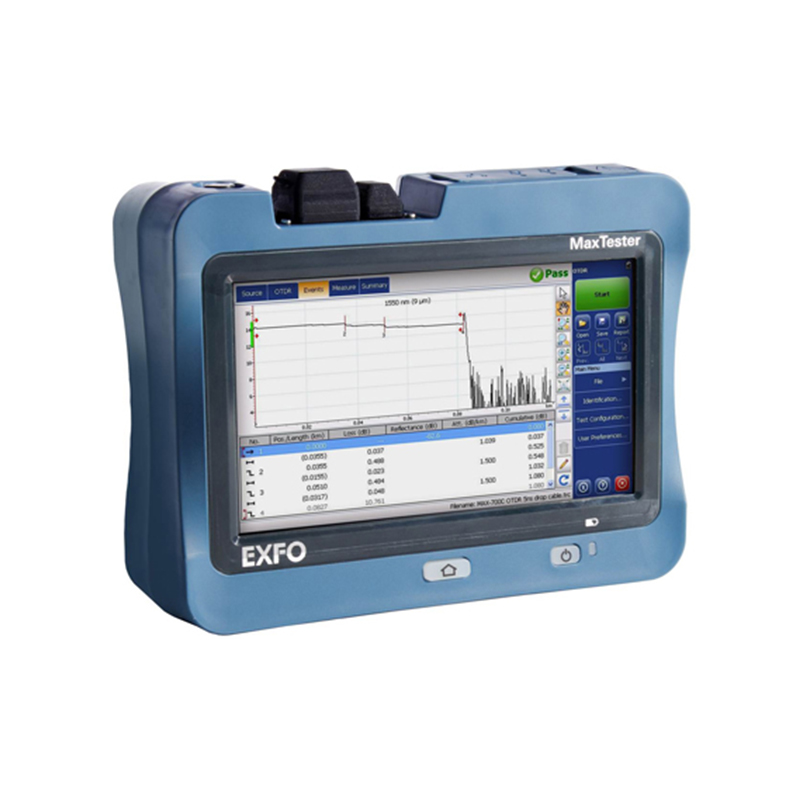

  • EXFO MaxTester 720C接入網OTDR光時域反射儀

    EXFO MaxTester 720C接入網OTDR光時域反射儀是功能全面的入門級專用OTDR,借鑒平板電腦設計,是在接入網中進行組建、故障診斷和日?,F場測試的理想之選。

    • 小巧輕便、便于攜帶、功能強大并借鑒平板電腦設計

    • 7英寸室外增強型觸摸屏——在手持式測試儀中屏幕尺寸最大

    • 續航時間長達12小時

    • 單模時動態范圍高達36 dB,多模時最高為29 dB

    • 在1625 nm時進行在線光纖測試

    • 支持iOLM:智能、動態的應用,只需點擊一下,便可將復雜的OTDR曲線分析化繁為簡

    • 堅固耐用,針對外場應用設計

    查看更多
    咨詢熱線: 13410391245
    在線咨詢
    • 產品概要

      應用

      • 接入網組建與故障診斷

      • 通過分光器進行FTTx/PON測試(最高可達1x32)

      • 中心局(CO)鏈路驗證

      • 數據中心和專網

      • LAN/WAN鑒定

      • 前傳/回傳(FTTA、FTTT、RRH、DAS和小蜂窩)


      手持式OTDR...重新設計。

      MAX-700B/C系列是一款借鑒平板電腦設計的OTDR,它小巧輕便、便于攜帶且堅固耐用,適用于室外環境。它配備業內手持式測試儀中效率比較高的7英寸室外增強型觸摸屏,可提供出色的用戶體驗。它安裝類似于Windows的直觀GUI,確保新用戶經過短期學習,便可迅速上手。此外,它還采用經過改進的OTDR2環境,提供基于圖標的功能、迅速啟動、自動的宏彎查找器以及增強的自動與實時模式。


      Max-700B/C系列是名副其實的高性能OTDR,由全球主要的制造商提供。它可提供EXFO經過驗證的OTDR質量和精度,以及非常高的光性能,可隨時確保一次性獲得正確的結果。


      除了長達12小時的電池續航時間可確保您安心使用外,它還提供即插即用型硬件選件,如可視故障定位儀(VFL)、功率計和USB工具,使技術人員的工作變得更加輕松。


      最重要的是,MAX-700B/C系列最終將基于OTDR的智能應用程序iOLM引入到手持式測試設備市場。這款高級軟件只需點擊一下,便可將復雜的曲線分析化繁為簡。.


      總而言之,MAX-700B/C系列體積小巧,便于手持;同時功能強大,可滿足您的所有需求!


      針對您的測試需求量身設計的入門級解決方案

      MAX-715B OTDR/iOLM針對FTTx架構的點對點測試和故障診斷進行了優化,是測試短距離光纖的理想之選(如在機房環境或FTTA/DAS網絡中)。


      其它可用型號包括:

      ? MAX-720CLAN/WAN接入網OTDR:針對多模和單模接入網安裝與維護進行了優化

      ? MAX-730CPON/接入網OTDR:針對FTTx/MDU和短距離城域網光纖部署與故障診斷進行了優化


      正在尋找基于圖標的映射?

      線性視圖(所有EXFO OTDR的標準配置)


      自2006年以來,我們的OTDR開始提供該線性視圖,它以線性的方式為每個波長顯示圖標,從而簡化OTDR曲線結果的解讀。該視圖將從傳統的單脈沖曲線上獲取的數據點轉換為反光和不反光圖標。采用通過/未通過閾值,可更容易地在鏈路上精確確定故障位置。

      經過改進的線性視圖可靈活地顯示OTDR圖表及其線性視圖,而不需要來回切換以分析光纖鏈路。


      雖然該線性視圖可簡化單個脈寬曲線OTDR測試結果的解讀,但用戶仍需要設置OTDR參數。此外,還經常必須采集多個曲線來全面鑒定光纖鏈路。閱讀下文,了解iOLM如何能夠自動完成這些任務并提供更加精確的結果。




      iOLM——消除OTDR測試的復雜性

      為應對這些挑戰,EXFO開發出一種更好的光纖測試方法:


      iOLM是一款基于OTDR的應用程序,旨在簡化OTDR測試過程,不需要配置參數和/或分析并解析多個復雜的OTDR曲線。它采用高級算法,可動態定義測試參數,并根據被測網絡確定適合的曲線采集次數。它還可以關聯多個波長的多個脈寬,從而以非常高的分辨率定位并識別故障——這一切僅需輕按一個鍵。


      工作原理?

      動態的多脈沖采集 → 智能的曲線分析   →  在一個鏈路圖中合并所有測試結果  →  全面診斷




      將傳統的OTDR測試轉化為自動測試,使各種水平的技術人員一次性獲得正確的結果。


      專利保護適用于iOLM,包括其專用測量軟件。EXFO的通用接口受美國6,612,750號專利保護。


      支持IOLM的三種方式



      運行iOLM和OTDR應用程序(Oi)



      即使在現場也能向支持iOLM的設備添加iOLM軟件選件



      訂購僅支持iOLM應用程序的設備


      iOLM超值包

      除了標準的iOLM功能集外,您還可以選擇包括擇增值功能的Advanced或Pro超值包。請參閱iOLM規格表,了解最完整和最新的超值包詳情。


      FastReporter發揮數據后期處理的最大功效



      一款軟件即可實現全部功能

      這款功能強大的報告軟件是您OTDR的完美補充,可用來創建或定制報告,從而全面滿足您的需求。


      TestFlow流程

      無論您是現場技術人員、現場領導還是項目經理,都可以從TestFlow獲益頗多。




      即插即用的光測試選件

      MaxTester配備即插即用的光纖測試選件,您可以在需要時購買這些選件。不論何時,安裝起來都易如反掌。您可以自己安裝,不需要升級任何軟件。


      光功率計

      這一款功率計(GeX)可測量高達27 dBm的功率,這在業內處于比較高的水平。它是測量光纖同軸電纜混合(HFC)網或高率信號必不可少的工具。在與支持自動選擇波長/自動切換功能的光源結合使用時,這一款功率計可以在相同波長上自動步,從而避免任何測量不匹配的風險。

      • 支持各種連接器

      • 支持自動選擇波長/自動切換

      • 提供測量結果保存和報告功能

      • 支持7個標準的校準波長


      可視故障定位儀 (VFL)

      除了其它造成信號損耗的原因外,即插即用的VFL還可輕松發現斷裂、彎曲、故障連接器和熔接。這種雖然簡單但又很必要的故障診斷工具應成為現場技術人員工具箱的一部分。這款VFL可通過在單?;蚨嗄9饫w上的確切故障點發出明亮的紅光,從而指示故障位置,其故障檢測距離最高可達5 km(僅在與光功率計結合使用時提供)。


      光纖連接器端面檢測和驗證—OTDR測試前的首要步驟

      采用EXFO的光纖端面檢測器來正確檢測光纖連接器可防止許多問題,從而幫助您節省時間、金錢和精力。此外,使用帶自動對中功能的全自動解決方案可將關鍵的光纖端面檢測轉化為快速、簡單的一步操作流程。


      您是否知道OTDR/IOLM的連接器也很關鍵?



      在OTDR端口或發射光纜上出現臟污的連接器可能會對測試結果造成不利影響,甚至會在連接期間造成永久損壞。因此,定期檢測這些連接器,確保其未受污染非常關鍵。在使用OTDR時,首先進行光纖端面檢測可以最大限度地提高OTDR性能和測試效率。


      五種型號滿足不同預算要求



    • 型號及配件
    • 技術指標

      顯示屏

      7英寸(178毫米)室外增強型觸摸屏,800 x 480 TFT

      接口

      兩個USB 2.0端口

      RJ-45 LAN 10/100 Mbit/s

      存儲

      2 GB內存(20000條OTDR曲線,典型值)

      電池

      充電鋰聚合物電池

      可根據Telcordia(Bellcore)TR-NWT-001138 連續運行12小時

      電源

      電源AC/DC適配器,輸入100-240 VAC,50-60 Hz

      波長(nm)b

      850 ± 20/1300 ± 20/1310 ± 20/1550 ± 20/1625 ± 10

      SM在線端口內置濾波器

      1625 nm:高通 >1595 nm

      隔離度 >50 dB,從1270 nm到1585 nm

      動態范圍

      27/29/36/35/35

      事件盲區

      單模:0.7

      多模:0.5

      衰減盲區

      單模:3 e

      多模:2.5 f

      PON盲區(m)g

      35

      距離范圍

      多模:0.1至40

      單模:0.1至260

      脈沖寬度

      多模:3至1000

      單模:3至20000

      注入條件

      符合EF要求

      線性度

      ±0.03

      損耗閾值

      0.01

      損耗分辨率

      0.001

      采樣分辨率

      多模:0.04至5

      單模:0.04至10

      采樣點

      最多256000

      距離不確定度

      ±(0.75 + 0.005% x 距離 + 采樣分辨率)

      測量時間

      用戶定義(最長:60分鐘)

      反射準確度

      ±2

      典型實時刷新率

      4

      尺寸(H x W x D)

      166 mm x 200 mm x 68 mm(6 9/16 in x 7 7/8 in x 2 3/4 in)

      重量(帶電池)

      1.5 kg(3.3 lb)

      工作溫度

      -10 °C至50 °C(14 °F至122 °F)

      存儲溫度

      -40 °C至70 °C(-40 °F至158 °F)

      相對濕度

      0%至95%(非冷凝)

      輸出功率

      多模:-3

      單模:-6

      調制

      CW、1 kHz、2 kHz

      校準波長

      850、1300、1310、1490、1550、1625、1650

      功率范圍

      27至-50

      不確定度

      ±5% ± 10 nW

      顯示分辨率(dB)

      0.01 = 最大值至-40 dBm

      0.1 = -40 dBm至-50 dBm

      自動偏移置零范圍

      最大功率至-30 dBm

      聲音檢測

      270/330/1000/2000

      激光,650 nm ± 10 nm

      -

      CW/調制1 Hz

      -

      62.5/125 μm時的典型Pout:> -1.5 dBm(0.7 mW)

      -

      激光安全2級

      -
