梅凱（梅格）Megger SVERKER750 及 SVERKER780繼電保護器

梅凱（梅格）Megger SVERKER750 及 SVERKER780繼電保護器是工程師的工具箱，邏輯化布置的控制面版，SVERKER 650的使用更方便直接。

工程師測試所有單相繼電器的工具箱
可單機操作
堅固可靠

查看更多

咨詢熱線： 13410391245

產品概要

SVERKER750及SVERKER780的多種功能令繼電測試更有效率，例如，它的強大測量部分可顯示(除了時間、電壓和電流外) Z（阻抗）、R（電阻）、X（電抗）、S（視在功率）、P（有功）、Q（無動）、相角和cos φ（功率因素）；電壓表亦可用作第二電流表(例如當測試差動繼電器)，所有值均清晰地顯示在顯示屏上。

用戶也可以利用內置的可變電壓源有效率地測試方向防護繼電器。SVERKER780有一個持續相移功能及頻率調節功能，可簡易地測試自動重合閘裝置。

設備的設計符合歐盟標準及其它個人和操作安全標準，SVERKER750及SVERKER780裝有一個串連通信接口可與個人電腦和軟件SVERKER Win連接。

SVERKER重量只有18 kg (39 lbs)，便于攜帶到現場使用。

兩個或以上的SVERKER設備可以同步操作，讓用戶可進行基本的三相測試。

SVERKER 750/780繼電器測試系統產品描述：
SVERKER 750/780繼電器測試系統是工程師的工具箱?？刂泼姘宓牟季址线壿嬓?，SVERKER 650的用戶會對它產生熟悉的感覺，并且可以立即投入使用。

SVERKER 750/780帶有許多使繼電器測試高效的功能。比如，它功能強大的測試部分可以顯示除時間、電壓和電流之外的 Z、R、X、S、P、Q，相位角和 cos φ。電壓表也可以用作第二電流表（比如在進行差動繼電器時）。所有讀數都顯示在一塊易于閱讀的顯示屏上。

您也可以通過內置的可變電壓源高效地測試方向保護設備。在SVERKER 780中，這個電源擁有連續的移相功能和變頻功能。自動重合閘設備也可以被容易地檢測。

SVERKER 750/780的設計符合EU標準和其他人身設備安全標準，它們配有串口通信端，可以連接到個人電腦和電腦軟件SVERKER Win。由于緊湊的SVERKER僅重18 kg，它可以很容易的從一處拿到另一處。兩個或以上的SVERKER可以同步，使用戶可以操作一臺基本的三相測試儀器。

SVERKER 750/780繼電器測試系統產品應用：

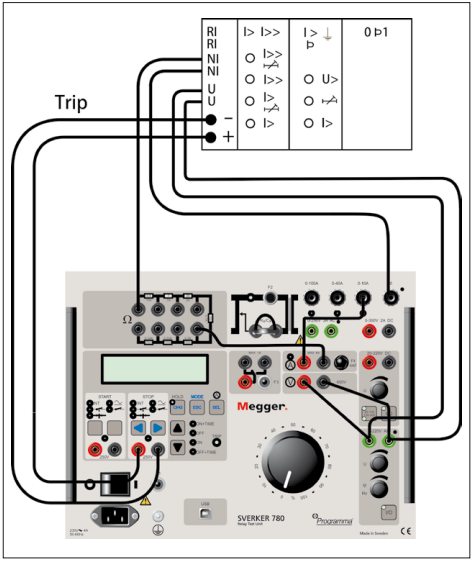

繼電器測試

SVERKER 750/780主要是用來測試繼電保護設備的二次側測試。幾乎所有的單相保護都可以使用SVERKER測試。您也可以測試可以分別進行單相測試的三相繼電器，以及一系列需要移相的繼電保護系統。最后，它還可以測試自動重合閘設備。

SKERKER 780可以在15 Hz到550 Hz頻率范圍內測試電壓繼電器。

SVERKER 750/780繼電器測試系統特點和優點：

1. 電阻組合
內置的電阻組合對電流和電壓的調節更加精確

2. 啟動和停止條件
計時器的啟動和停止輸入會響應變化、電壓或觸點的關閉/打開。在測試自動重合閘繼電器時也可使用計時器的啟動輸入，用以同步兩個或以上的SVERKER設備和使用外部信號產生信號。

3. 顯示
顯示時間、電流、電壓和其他參數。也可以進行設定，按下MODE按鈕您就可以進入設定模式。

4. 凍結功能（HOLD）
通過將顯示屏上的讀數靜止，使儀器可以測量短至主電源周期四分之一時間內的電壓和電流。電壓和電流讀數在計時器停止時被凍結。如果計時器不停止，那么當電流中斷時讀數也會被凍結。

5. 閉合/斷開連接
在測試開始后自動改變狀態?？梢杂米魍絻膳_或者更多的SVERKER設備、其他外部設備或者來回地切換施加到繼保設備的電壓，使其在故障與非故障間切換。

6. 電流表和電壓表
電流和電壓通過內置的電流表和電壓表進行測試。也可測量電阻、阻抗、相位角、功率和功率因數。讀數在顯示屏上顯示出來。這些設備也可以用來測量外部電路的數據。電壓表也可用作第二臺電流表（比如當使用CSU20A測試差動繼電器時）。電流和電壓可以以A和V表示，也可以用給定電壓和電流的百分比來表示。

7. 電流源
根據不同的輸出端，提供0-250A AC， 0-250V AC或0-300V DC的輸出電流。通過主旋鈕進行設定。電流、電壓和其他參數的讀數會顯示在屏幕上。開始開關用來打開和關閉電流源。如果時間也被測量，那么這些參數的測量會與計時器同步。

8. 輔助電壓源
提供兩個范圍的20-220V DC電壓。配有過載保護，與其他輸出獨立。常用作被測設備的電源。

9. 狀態指示器
計時器的開始和停止輸入分別配有狀態指示器燈，亮的時候代表回路閉合或電壓為零（在探測觸點閉合或斷開時很有用）。這些指示燈使測試開始前檢查回路成為可能。

10. 計時器輸入
計時器擁有分開的開始和停止輸入，它可以用來測量外部周期和由SVERKER產生的序列。測試時間在屏幕上顯示。每個輸入也可被設置為根據觸點是否存在電壓（AC或DC）作出響應。

11. 開始開關
控制電流源和計時器的開和關?？梢栽O置為四個狀態中的一種。ON+TIME會同時開始信號的產生和計時?？梢杂脕頊y試過××（××代表電壓、電流或其他參數）繼電器。在一下情況下信號持續：a）繼保設備操作或中止計時器，或b）超過最大計時時間或開始開關松開（如果選擇片刻模式）OFF表示關閉電流源，因此輸出中斷。ON會打開電流源，使其處于發電狀態。OFF+TIME會中斷電源，同時開始計時。在測試低××（××代表電壓、電流或其他參數）繼電器時使用。計時器在繼保設備動作后停止。當測試自動重合閘系統時，SVERKER可以設定為當定時器的開始輸入被閉合命令激活后產生新的輸出。

12. 電腦通信接口USB
SVERKER配有與個人電腦和PC軟件SVERKER Win通信的串口。

13. 跳閘指示器
當停止條件滿足時發光，指示繼保設備的動作。如果進行的測試包含時間，這個指示器當繼電器發生動作時開始閃爍。

14. 主旋鈕
用來設置電流源產生的電流輸出。

15. AC電壓源
由于AC電壓源與其它輸出分離，它被設置為獨立于電流源的電源。AC電壓源主要用來為繼保設備提供電壓輸入。
型號及配件
技術指標

環境

應用場合

儀器可在高壓變電站和工業環境下使用。

溫度

運行：0°C到+50°C (32°F到+122°F)
儲存和運輸：-40°C到+70°C (-40°F到+158°F)

濕度

5% – 95% RH, 不凝結

CE標識

LVD

2006/95/EC

EMC

2004/108/EC

常規

電源電壓

115 / 230 V AC, 50 / 60 Hz

功率（最大）

1380 W

保護

熱切斷，自動過載保護

尺寸

儀器：350 x 270 x 220 mm (13.8” x 10.6” x 8.7”)
運輸箱：610 x 350 x 275 mm (24.0” x 13.8” x 10.8”)

重量

SVERKER 750：17.3 kg (38.1 lbs) ；26.3 kg (58 lbs) 包含配件和運輸箱
SVERKER 780：18.1 kg (39.9 lbs) ；27.1 kg (59.7 lbs) 包含配件和運輸箱

4 mm可折疊安全插頭的測試導線組

2 x 0.25 m (0.8 ft), 2.5 mm
2 2 x 0.5 m (1.6 ft), 2.5 mm
2 8 x 2.0 m (6.6 ft), 2.5 mm2

Y型連接器測試導線組

2 x 3.0 m (9.8 ft), 10 mm2

顯示器

LCD

測量單元

計時器（時間可以以秒或工頻周期數顯示。）

量程：000-9.999s；分辨率：1ms；誤差：±(1ms + 0.01%)*
量程：10.00-99.99s；分辨率：10ms；誤差：±(10ms + 0.01%)*
量程：100.0-999.9s；分辨率：100ms；誤差：±(100ms + 0.01%)*

電流表

測試方法

AC，RMS真值
DC，平均值

量程

內部：0.00 – 250.0 A
外部：0.000 – 6.000 A

誤差（內部量程）

0 – 10 A AC；±(1% + 20 mA)
0 – 40 A AC；±(1% + 40 mA)
0 – 100 A AC；±(1% + 200 mA)

誤差（外部量程）

0 – 0.6 A AC；±(1% + 20 mA)
0 – 6 A AC；±(1% + 20 mA)
0 – 0.6 A AC；±(0.5% + 2 mA)
0 – 6 A DC；±(0.5% + 20 mA)

分辨率（內部量程）

10 mA (量程 <100 A)
100 mA (量程 >100 A)

分辨率（外部量程）

1 mA

電壓表

測試方法

AC，RMS真值
DC，平均值

量程

0.00 – 600.0 V

誤差

AC, ±(1% + 200 mV) 最大值
DC, ±(0.5% + 200 mV) 最大值
誤差值與被測電壓大小有關

額外測試（功率因數和相位角測試）

功率因數 cos φ

量程：-0.99 (容性) 到 +0.99 (感性)
分辨率：0.01
誤差：±0.04

相位角 φ (°)

量程：000 – 359° 1°
誤差：±2°

電抗和功率測量

AC

Z (? and °), Z (?), R和X (? and ?), P (W), S (VA), Q (VAR)

DC

R (?), P (W)

量程

最大999 kX (X= 單位)

閉合/斷開連接

最大電流

1 A

最大電壓

250 V AC或120 V DC

重合閘測試

被測項目

跳閘和重合閘時間

顯示

測試結束后所有時間的明細表在顯示屏上顯示

斷路器狀態反饋

閉合/斷開測試可以用來反饋斷路器狀態

最大重合閘次數

49

最大測試時間

999 s

電阻和電容組

電阻

0.5 Ω 到 2.5 kΩ

電容 2)

10 μF, 最大電壓450 V AC

-

1) 測試時長超過100 ms
2) SVERKER 750
